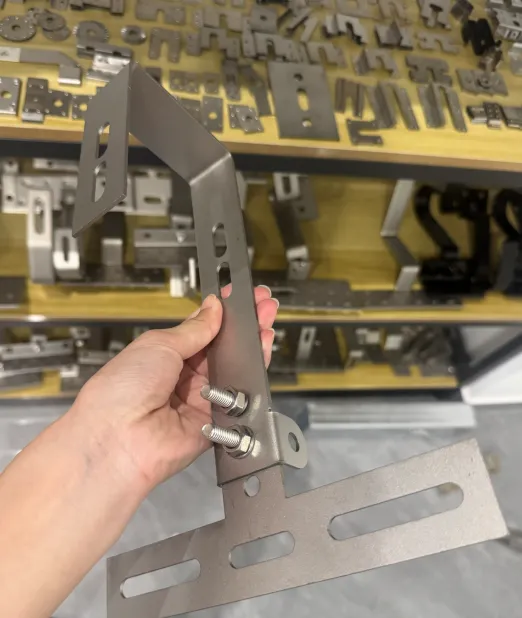

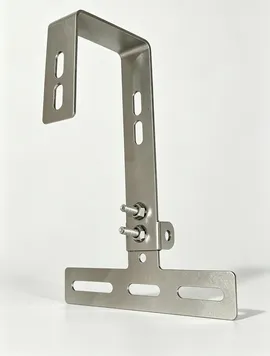

Nastavitelný střešní hák se solárními taškami se dvěma šrouby

Materiál

Tento typ dvoušroubového nastavitelného střešního háku T typu T od dodavateleXiamen Honor Energypřísně přijímá: SUS304 Nerezová ocel;

K dispozici je také hliníková slitina s práškovým nástřikem (šedá prášková verze zobrazená na obrázku).

Strukturální vlastnosti

· Dva zajišťovací šrouby: Zabezpečují svislé rameno a umožňují širokou škálu nastavení úhlu, dokonale padnoucí dlaždice nepravidelného tvaru s velkými výškovými rozdíly, jako jsou španělské dlaždice, dlaždice ve tvaru S a glazované dlaždice.

· Drážkované otvory na vertikálním rameni: Umožňují vertikální nastavení výšky.

· Základna ve tvaru T s prodlouženými drážkami: Podporuje horizontální jemné doladění pro pevné připevnění ke střešním krokvím.

· Bent Top Lug: Pro spojení se solárními montážními lištami.

Rozdíl od běžného háku na dlaždice typu T

Tento dvoušroubový nastavitelný střešní hák typu T se solárními taškami je dodáván s úhlově ohnutou horní částí, která poskytuje mnohem větší zdvih nastavení úhlu. Je speciálně navržen pro střechy s hluboce zakřivenými taškami.

Výhoda

·  Nastavitelnost ve třech směrech (výška, vodorovná poloha a široký rozsah úhlu) vyhovuje nerovným, hluboce zakřiveným střešním taškám, jako jsou španělské tašky, tašky S a glazované tašky

· Dvojité zajišťovací šrouby zajišťují stabilní úhlovou fixaci pro tvrdé střechy s nepravidelným sklonem

· Vyrobeno z vysoce odolné nerezové oceli SUS304 (volitelně s práškovým nástřikem hliníku), tloušťky 3-4 mm pro vysokou nosnost a odolnost proti větru

·  Podlouhlé štěrbinové otvory výrazně snižují obtížnost instalace na místě

· 10letá záruka s 25letou životností, dobře osvědčená pro solární projekty v jihovýchodní Asii

Jak nainstalovat dvoušroubový nastavitelný střešní hák typu T se solárními taškami

1. Umístěte instalační bod na střešní krokve a zvedněte tašku.

2. Upevněte základnu ve tvaru T na krokve. Prodloužené štěrbiny umožňují jemné horizontální nastavení.

3. Povolte šrouby na svislém rameni a posunutím háku nahoru a dolů nastavte správnou výšku.

4. Upravte úhel horního ohnutého oka uvolněním dvojitých zajišťovacích šroubů. Jakmile dosáhnete správného úhlu, pevně utáhněte oba šrouby.

5. Namontujte solární kolejnice k hornímu háku pomocí šroubů. Znovu zkontrolujte hladinu.

6. Resetujte dlaždice a proveďte vodotěsnou úpravu v místě průniku.

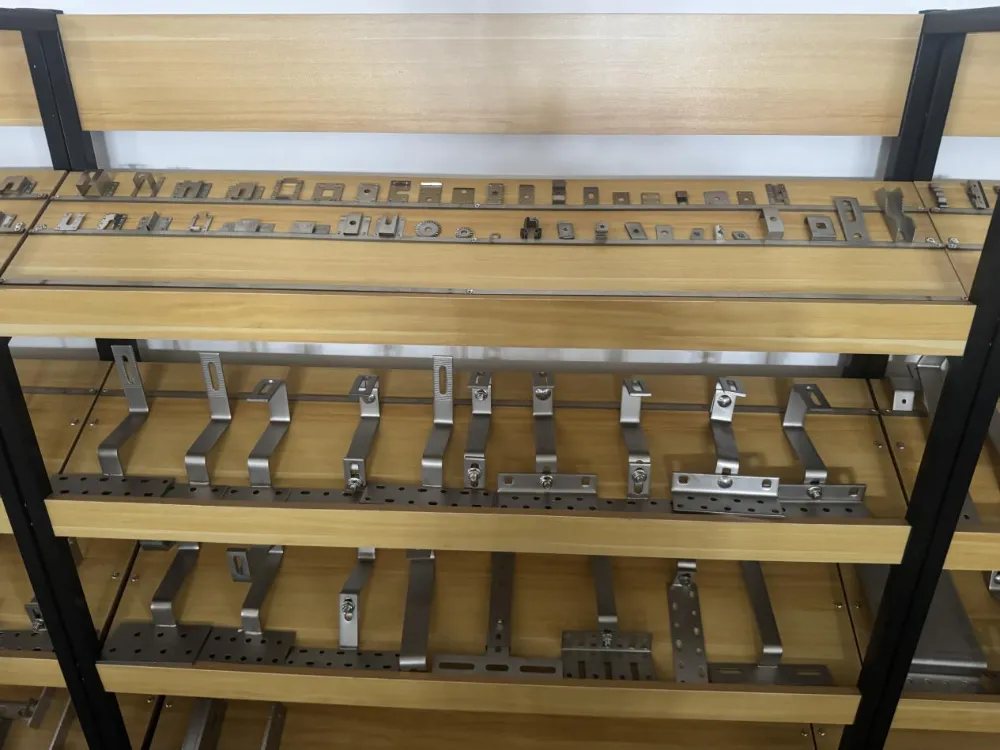

Nastavitelná solární  taška  střešní  hák  Série

Nabízíme širokou škálu nastavitelných montážních držáků. V případě jakýchkoliv dotazů nás neváhejte kontaktovat.
