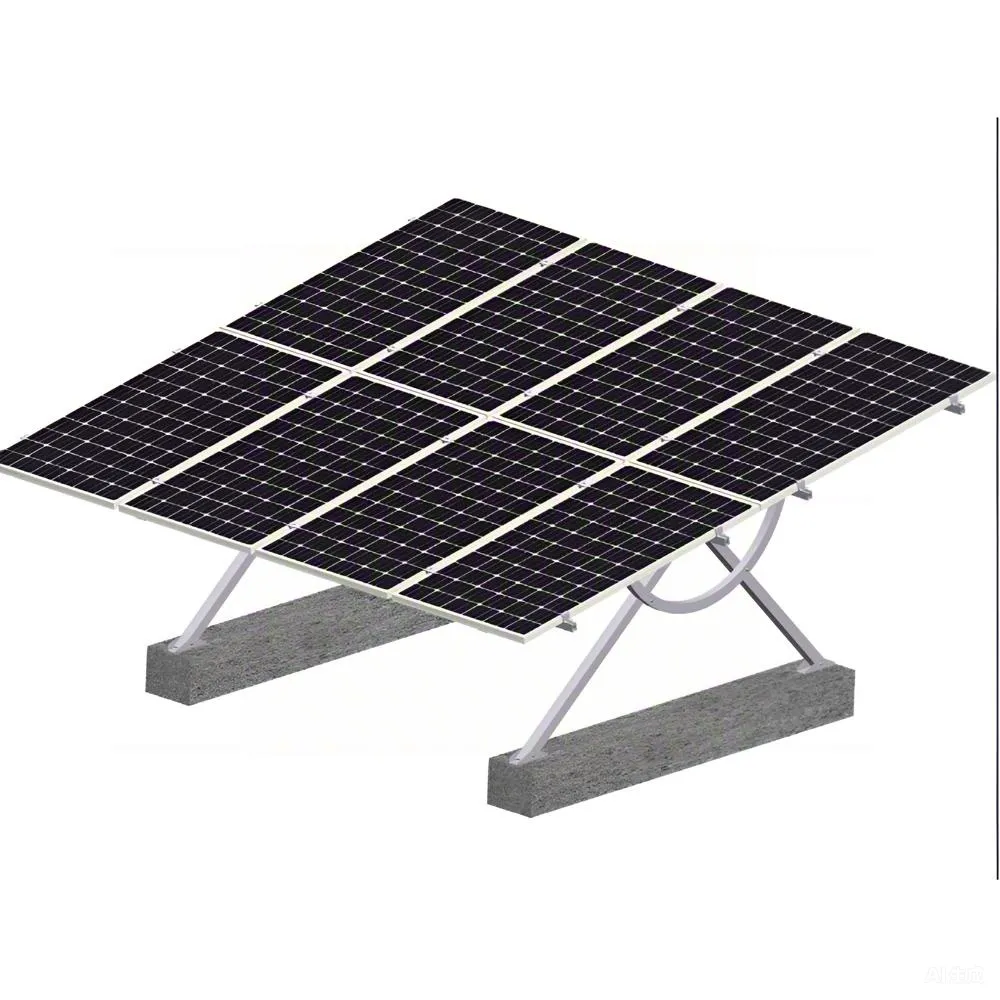

Snadno ovladatelný manuál z uhlíkové oceli Ground Mount s nastavitelným sklonem

Snadno ovladatelný držák z uhlíkové oceli s nastavitelným sklonem vyrobený systémem Xiamen Honor Energy je primárně vyroben z uhlíkové oceli, která má ze své podstaty vynikající pevnost a nosnost, což jí umožňuje stabilně podporovat zařízení na ní nainstalovaná, jako jsou fotovoltaické moduly v běžných aplikačních scénářích.

Pozemní podpěra z uhlíkové oceli s nastavitelným sklonem je pozemní podpěra vyrobená primárně z uhlíkové oceli, přičemž klíčovou vlastností je její schopnost flexibilně nastavit úhel instalace.

Specifikace

Vhodné aplikační prostředí

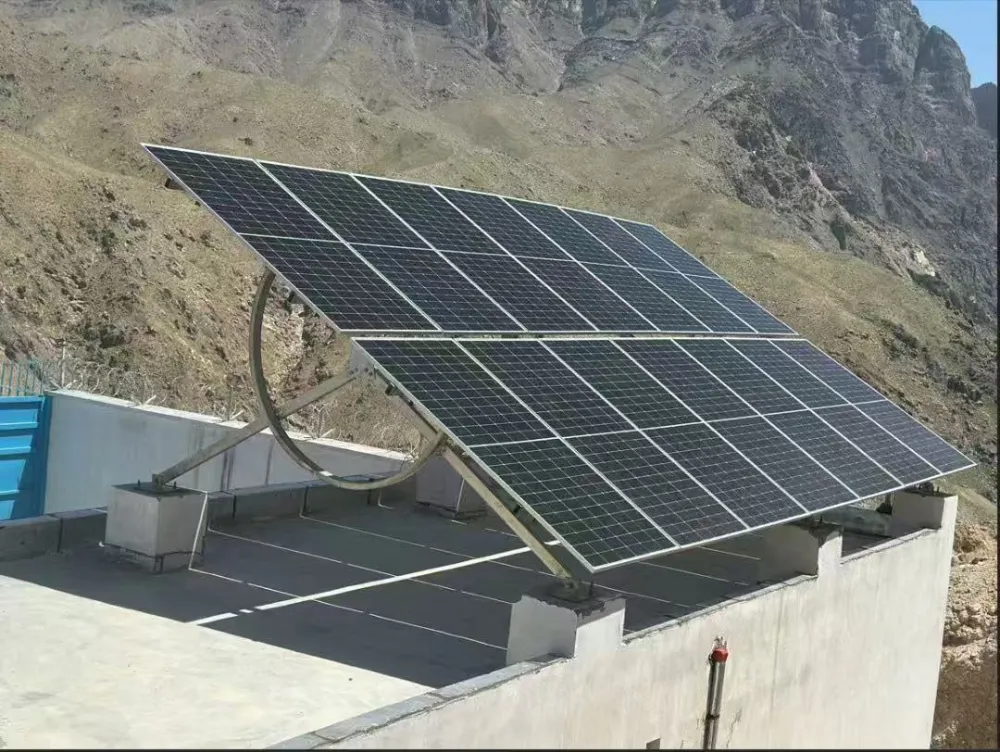

1. Betonové ploché střechy pro komerční a průmyslové budovy

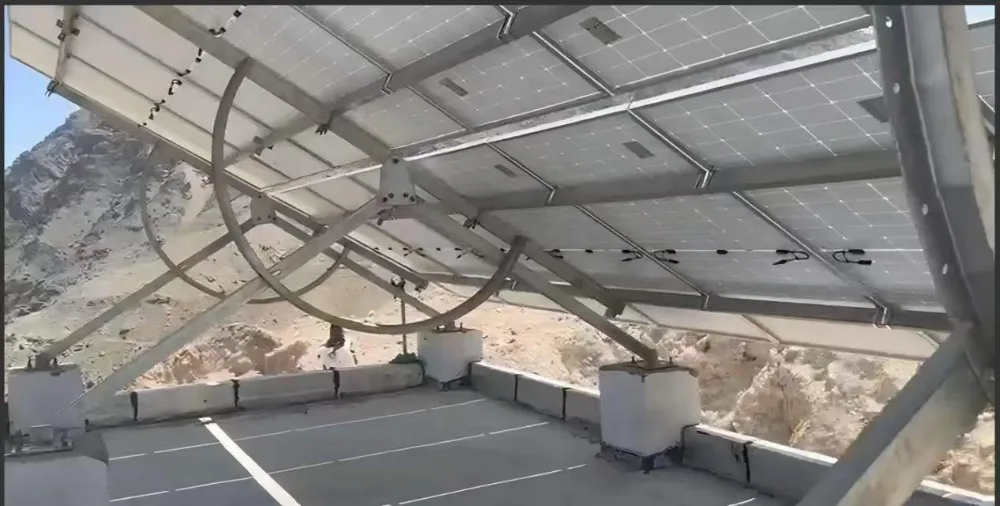

Vrtání na střeše a poškození vodotěsné vrstvy nejsou povoleny; chemické kotvy nelze převzít. Systém spoléhá na betonové protizávaží pro držení nákladu a úhel sklonu modulu lze ručně nastavit na místě pomocí obloukových svorek.

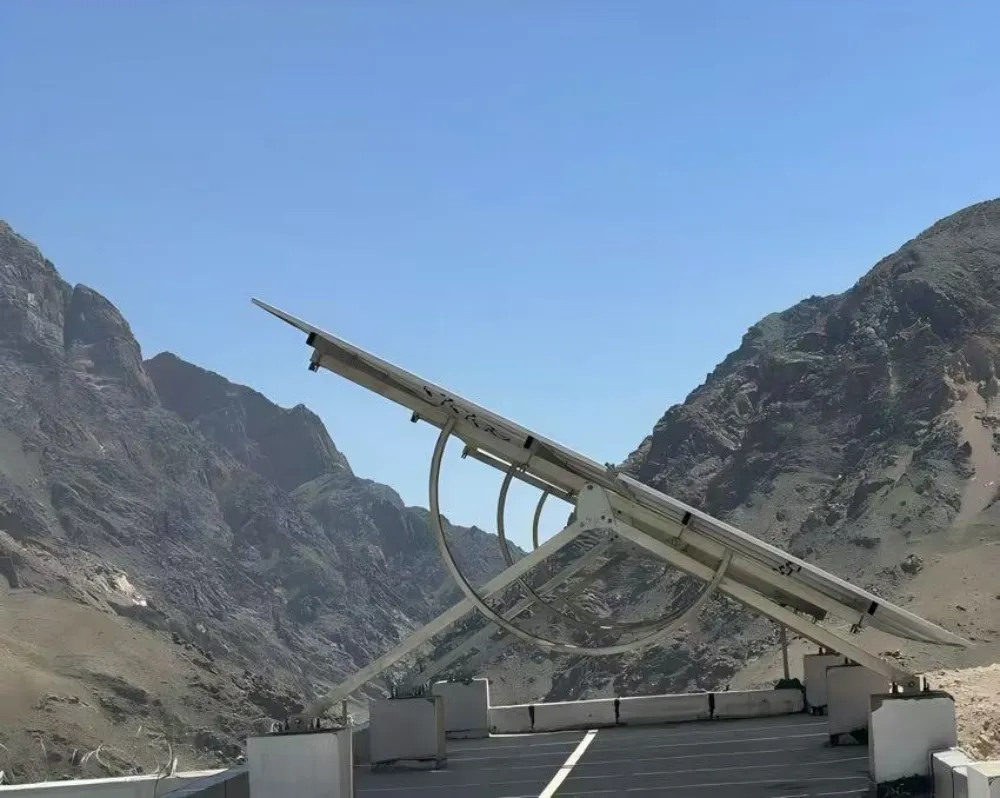

2. Vyžadování jemného doladění sklonu na místě podle místní zeměpisné šířky

Úhlově nastavitelné broušené držáky z uhlíkové oceli lze ručně opakovaně nastavovat na místě.

Šrouby lze později povolit, aby se znovu nastavil úhel náklonu pro lepší výkon při výrobě energie.

Ideální pro komerční, průmyslové a distribuované fotovoltaické projekty.

Není vhodné pro pozemní elektrárny v měřítku GW kvůli velkému ručnímu nastavování.

3. Místa, kde nesmí být poškozeny stávající stavby

Střechy nebo zpevněné plochy, kde majitel zakazuje vrtání, které by poškodilo vodotěsné vrstvy nebo dlažbu.

Výhoda

Úhel zemního držáku z uhlíkové oceli s nastavitelným úhlem lze upravit tak, aby odpovídal tomu, jak světlo přichází. Je to uhlíková ocel se zinkovou vrstvou, takže se dobře drží, nekoroduje a funguje skvěle venku. Nastavení je navíc snadné – šetří vám čas a práci.

Že můžeme navrhnout přizpůsobené nastavitelné naklápěcí podpěry podle velikosti místa, množství solárních panelů a místních klimatických podmínek poskytovaných klienty a analyzovat efektivitu využití solární energie pro zákazníky.

Náš design také zohledňuje sílu potřebnou pro ruční nastavení, což zajišťuje, že uživatelé mohou snadno nastavit sklon bez větší námahy.

Instalace

1. Nejprve si označte, kam se mají závorky dostat, abyste zjistili jejich přesná místa.

2. Upevněte základnu dolů pomocí rozpěrných šroubů, které ji zajistí k zemi.

3. Sestavte hlavní držák – připojte svislé póly a příčné výztuhy.

4. Přiklepněte seřizovač úhlu a nastavte jej na libovolný sklon, který potřebujete. 5. Pevně ​​utáhněte všechny kusy a ujistěte se, že se nic nekýve.

Certifikace

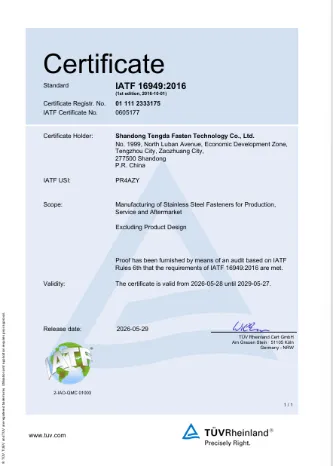

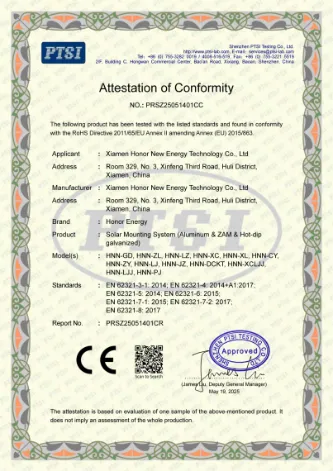

Jsme držiteli certifikátů TUV, CE a JIS. Kompletní kontrola kvality procesu zahrnuje suroviny až po hotové výrobky. Náš technický a prodejní tým poskytuje jednorázovou podporu pro globální zákazníky fotovoltaiky.

Balení

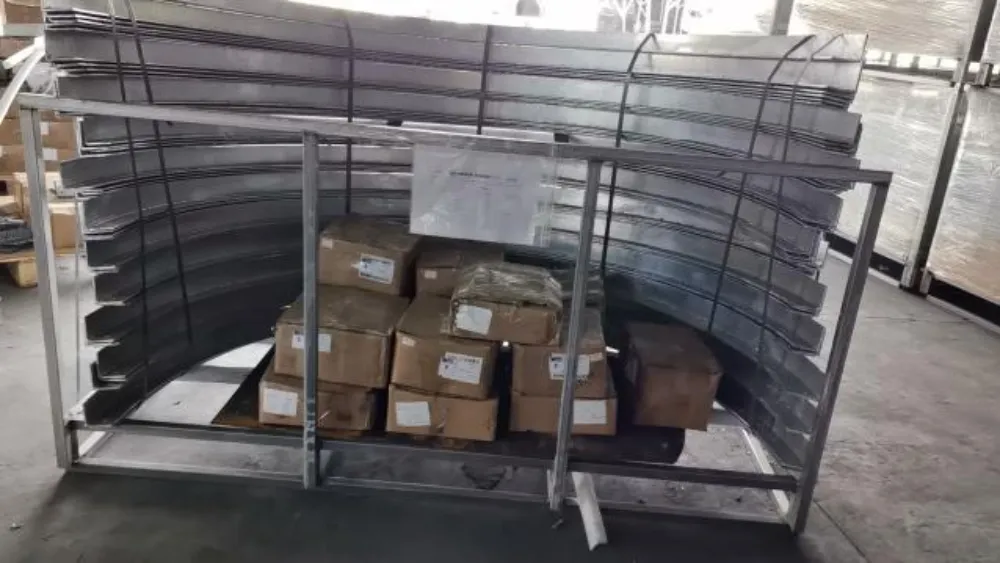

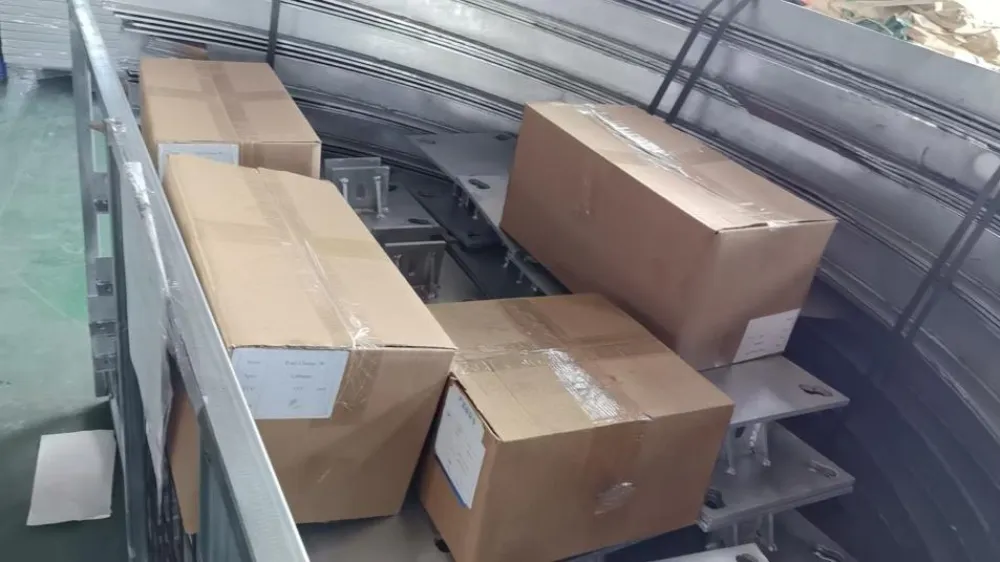

Všechny naše produkty jsou dodávány s ocelovými nebo dřevěnými paletami, které chrání montážní konstrukce proti deformaci pro snadnou přepravu. Drobné komponenty jsou baleny v kartonech.

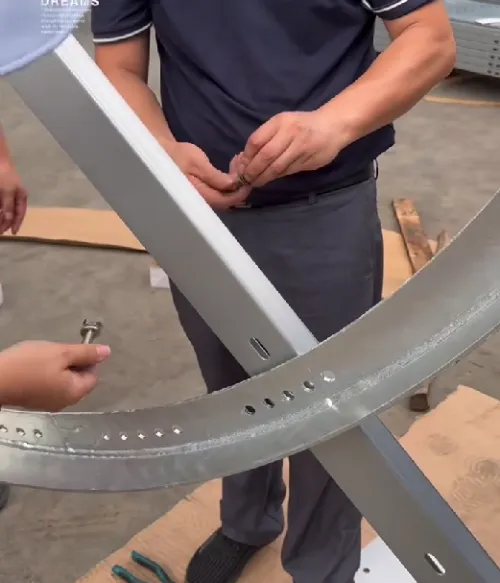

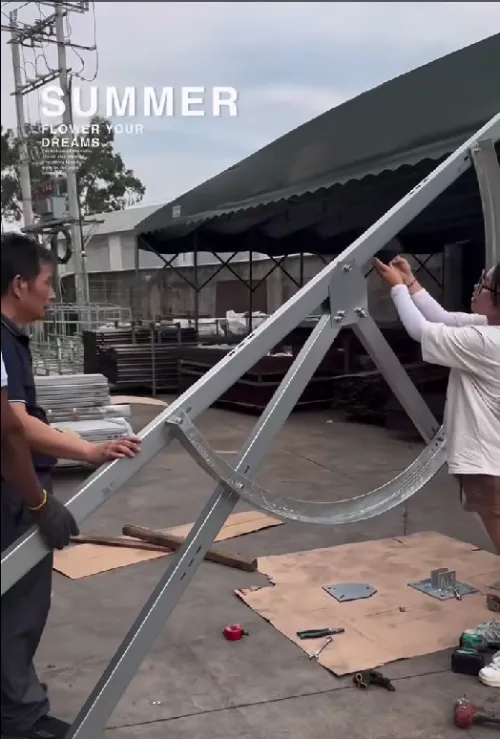

Tovární předmontáž a kontrola

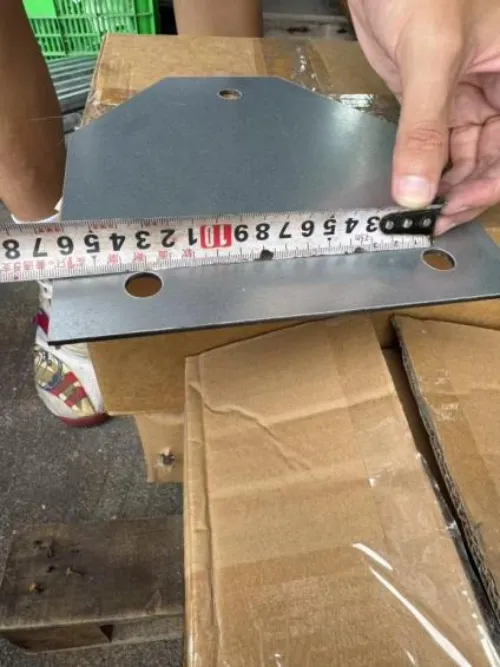

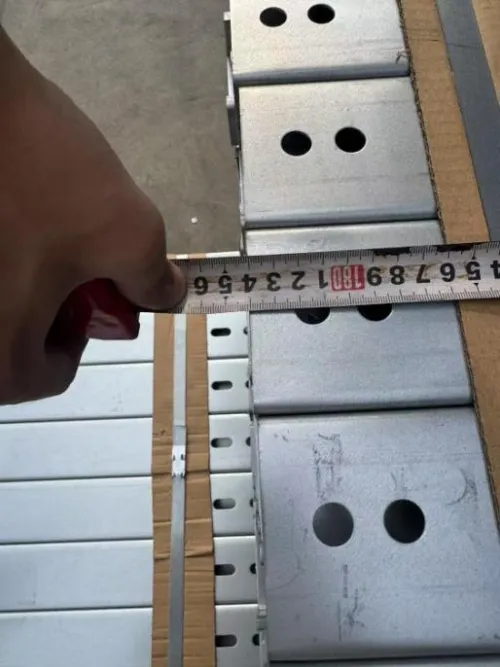

Všechny produkty procházejí před odesláním kontrolou před montáží. Ověřujeme klíčová data včetně úhlu, rozměru a tloušťky, abychom zaručili, že dodané položky splní očekávání zákazníků.

FAQ

Otázka: Na jaký úhel náklonu lze tento držák nastavit?

A: Standardní nastavitelný rozsah sklonu je 10°-35°. Vlastní maximální úhel až 40° je k dispozici na základě zeměpisné šířky projektu. Úhel je ručně zajištěn pomocí půlkruhového obloukového štěrbinového otvoru. Po nastavení úhlu utáhněte šrouby; není potřeba žádné další příslušenství.

Otázka: Montáž se závažím nebo prostupem?

Odpověď: Jedná se o montážní systém se zátěží, upevněný spodními betonovými protizávažími. Není třeba vrtat do střechy a vodotěsná vrstva střechy nebude poškozena. Vrtané instalační řešení je volitelné pro projekty s vysokým zatížením větrem.

Otázka: Jaké jsou kapacity zatížení větrem a sněhem?

A: Standardní návrhové zatížení větrem: 60 m/s; zatížení sněhem: 1,6 kN/m².

Otázka: Lze jej instalovat na ploché střechy i na zem?

Odpověď: Je primárně určen pro betonové ploché střechy. Lze jej použít i na zpevněný rovný podklad. Přímá instalace na měkkou půdu se nedoporučuje; pro pozemní projekty jsou nutné betonové patky.

Otázka: Je vhodný pro pobřežní oblasti se slanou mlhou?

A: Standardní hliníkové profily odolávají normálním vlhkým podmínkám. Úplná sada šroubů SS304 se doporučuje pro místa do 5 km od pobřeží, aby se prodloužila životnost.

Otázka: Jak náročná je instalace? Jaké nástroje jsou potřeba?

A: Modulární předem smontovaný design. Vyžaduje se pouze základní ruční nářadí, jako jsou klíče a nástrčné klíče. Podrobné instalační výkresy jsou dodávány. Není potřeba žádné speciální těžké vybavení.

Otázka: Lze po instalaci upravit úhel náklonu?

A: Ano. Povolte zajišťovací šrouby na obloukovém závěsu, nastavte požadovaný úhel a poté všechny šrouby znovu utáhněte.

Otázka: Jaká je záruční doba?

 A: 12letá záruka na hliníkové konstrukční díly. Možnosti prodloužené záruky jsou předmětem jednání.

Otázka: Jaká je dodací lhůta výroby?

Odpověď: Obvykle 7:15 pracovních dnů po obdržení zálohy, v závislosti na celkovém množství objednávky.
