PV střešní Kliploks: Přizpůsobte profil, nainstalujte správně

Hnebo Energie, profesionální dodavatel specializující se naPříslušenství fotovoltaického systému. Od střešních kliplok až po odpovídající kolejnice, nabízíme celou řadu řešení na jednom místě. Naše kliploky pokrývají úhlové, stojaté drážky, lichoběžníkové a nejnovější integrované designy, kompatibilní s prakticky všemi běžnými profilovanými ocelovými plechy na trhu, s nestandardním přizpůsobením také k dispozici. Na straně kolejnic máme skladem vysokopevnostní hliníkové kolejnice a konektory z nerezové oceli v různých specifikacích, aby vyhovovaly různým požadavkům na zatížení a rozpětí. Ať už jste EPC firma, instalátor nebo ten, kdo skutečně platí účty – Xiamen Honor Energy vás pokryje solidními produkty a rychlou a bezproblémovou podporou.

Nyní o střešních kliplocích: jejich hlavní úkol je docela jednoduchý – zakousnou se do zvýšených hřebenů ocelové střechy a udrží celý FV kolejnicový a panelový systém. Pojďme to trochu rozebrat.
Za prvé, udržují panely pevně na místě. To je podstata – zajistit, aby vaše moduly zůstaly v dešti, větru nebo jakémkoli počasí.
Za druhé – a to je velké pro střechy s úhlem a se stojatou drážkou – tyto kliploky nevyžadují jediný vrtaný otvor. Žádné díry znamenají žádné netěsnosti. Zachováte původní hydroizolaci střechy nedotčenou, což je přesně to, co chcete, když řešíte střechy továren nebo skladů. Díky tomu se dobře hodí pro velké průmyslové nebo skladové střechy.

Zlepšení odolnosti proti větru – Některé kliploky jsou speciálně navrženy jako typy proti zvednutí, které poskytují extra přídržnou sílu proti silným vztlakovým silám v bouřkách.

Přizpůsobení různým profilům žeber – kliploky lze vyrobit na zakázku tak, aby vyhovovaly přesnému tvaru a velikosti žeber z ocelového plechu a zajistily tak těsné usazení.
Kromě toho se kliploky používají také v systémech odolných proti tajfunu, protiskluzových zařízeních proti sněhu a dokonce k upevnění dekorativních hliníkových panelů na střechách.

Klíčové vlastnosti střešních kliploks

Žádné kompromisy ohledně vodotěsnosti – to je největší prodejní argument. Protože nejsou vyvrtány žádné otvory, původní vodotěsná membrána zůstává nedotčena. Obzvláště kliploky se stojatým švem se zakousnou přímo do uzamčených hran a prakticky eliminují jakékoli riziko protečení.



Rychlá instalace – Mnoho komponent může být předem smontováno v továrně; na místě je jednoduše zacvaknete na místo a utáhnete šrouby. To šetří čas i práci.
Lehký a odolný proti korozi – Většina kliploků je vyrobena ze slitin hliníku (např. 6063-T5 nebo 6005-T5) s eloxovanou povrchovou úpravou. Dodávají střeše malou zátěž navíc a projdou testem v solné mlze po dobu 1000 hodin nebo více.



Mají však i své nevýhody – I když nejsou kliploky penetrační, nejsou trvale připojeny ke střeše. Při dlouhodobém zatížení větrem, sněhem nebo seismickým zatížením se mohou postupně uvolnit nebo dokonce uvolnit. Pravidelné kontroly jsou proto nezbytné.
Nosnost je třeba předem zkontrolovat – Profilované ocelové střechy mají omezenou nosnost. Dodatečná hmotnost z FV systému nesmí překročit původní návrhové zatížení. Průmyslová praxe navrhuje pro nová zatížení zhruba 0,15 kN/m²; ve skutečnosti se celková hmotnost panelů a montážního systému obvykle pohybuje mezi 20 a 35 kg na metr čtvereční. Před instalací si vždy pořiďte originální konstrukční výkresy a proveďte ověření zatížení.

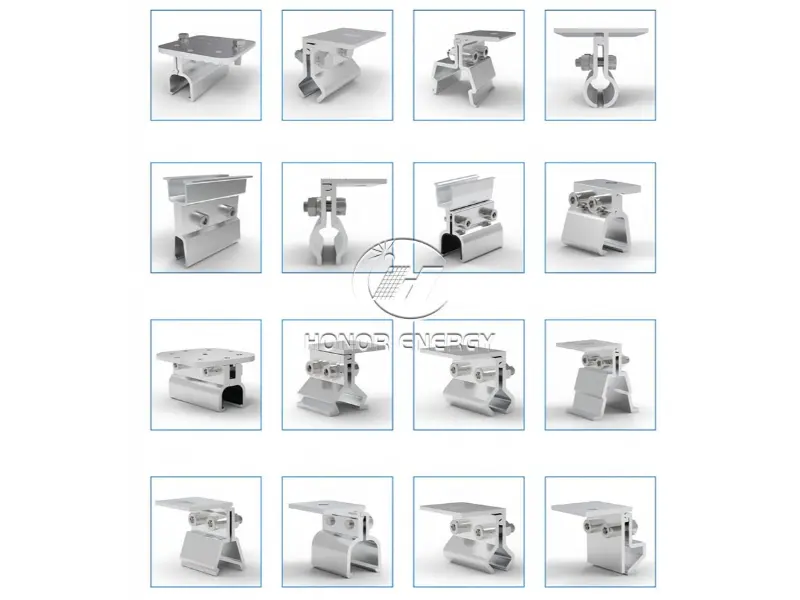

Hlavní typy střešních Kliploks

Výběr kliploku zcela závisí na profilu ocelového plechu. Různé tvary žeber vyžadují různé návrhy kliplok.

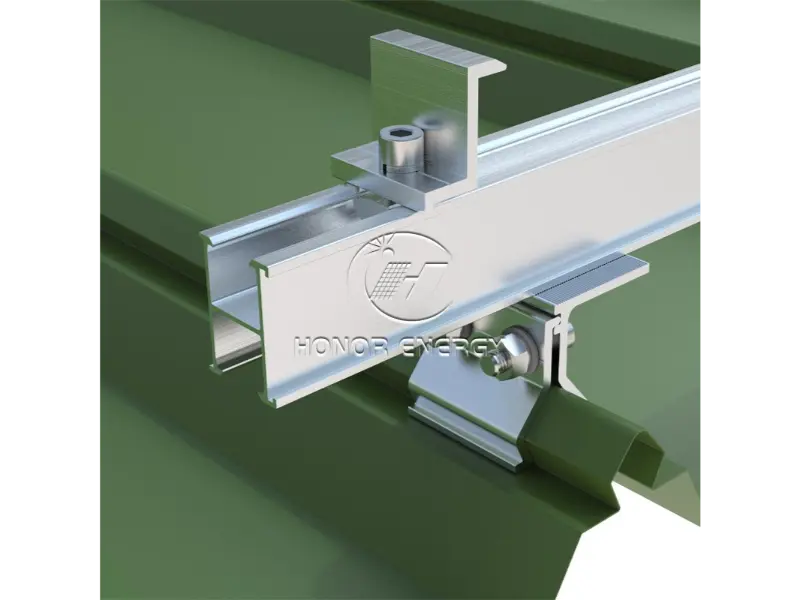

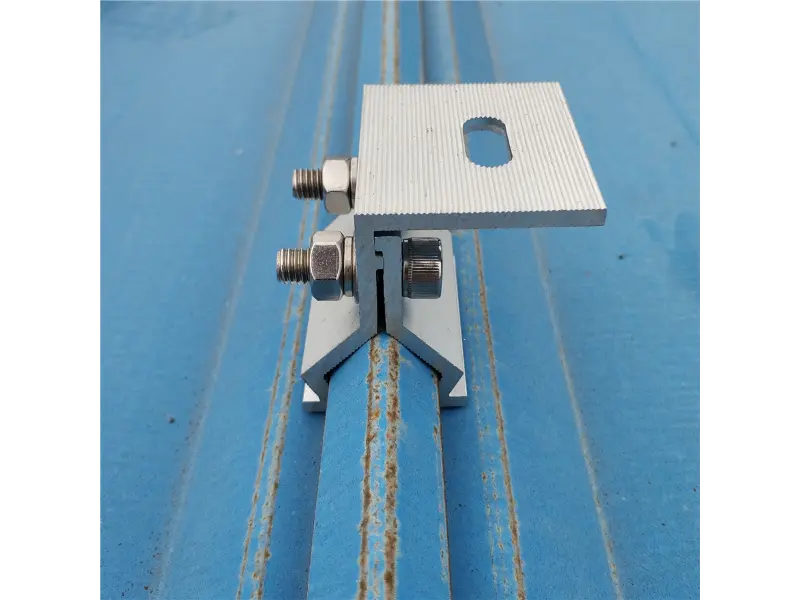

Kliploky úhlového typu

Odpovídající profil střechy: Úhlové profilované ocelové plechy (běžné modely: 470, 760, 820 atd.).
Úhlové prostěradla jsou opatřena tímto šikmým žebrem – je to perfektní tvar, na který se kliplok dá uchopit. Naše kliploky mají čelisti, které jsou navrženy tak, aby se zakously přímo do žebra, a co je na tom nejlepší? Střechou neprorazíte jedinou díru. Instalace je jednoduchá: umístěte hliníkový kliplok přes žebro a utáhněte šrouby.
V současné době jsou k dispozici integrované kliploky úhlového typu, které zcela eliminují potřebu montážních lišt – moduly lze upevnit přímo na kliplok, což výrazně zkracuje dobu instalace.

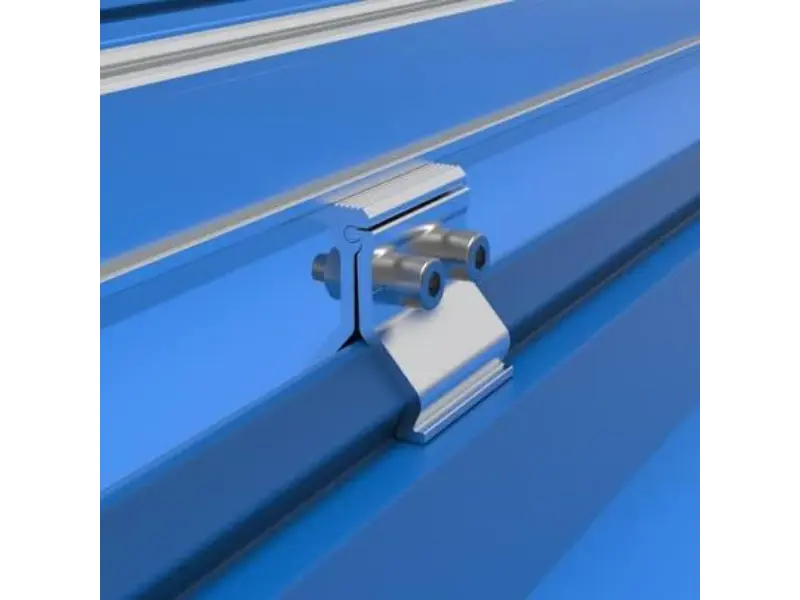

Kliploky se stojatým švem

Odpovídající profil střechy: Ocelové plechy profilované se stojatou drážkou (běžné modely: 400, 430 atd.).
Žebra těchto plechů jsou svisle zvednutá a propletená. kliploks se jednoduše připevní na svislý šev – opět není potřeba žádná penetrace. V reálných projektech, jako je polovodičová střešní fotovoltaická elektrárna Hefei BOE, byly pro montážní systém použity na zakázku navržené kliploky se stojatým švem.



Lichoběžníkové (T-typ) kliploky

Odpovídající profil střechy: Trapézové profilované ocelové plechy.
Trapézové plechy mají jednoduchá žebra lichoběžníkového tvaru bez složitých uzamykacích prvků typu úhlových nebo stojatých švů. Tato žebra neposkytují spolehlivý kliplokovací bod; proto je současnou standardní praxí používat samořezné šrouby, které proniknou ocelovým plechem a ukotví se do vaznic pod ním.
Nevýhoda je zřejmá – vrtání propíchne vodotěsnou vrstvu a vytvoří potenciální cestu úniku. Pro trapézové střechy jsou kritická další hydroizolační opatření: mezi kliplok a ocelový plech nainstalujte pryžové podložky EPDM a kolem každého otvoru pro šroub naneste strukturální silikonový tmel odolný proti povětrnostním vlivům (který může vydržet více než 10 let). V roce 2023 tajfun v Nantongu svrhl 12 fotovoltaických projektů – více než 60 % poruch bylo způsobeno korozí a lomy na vyvrtaných místech.



Integrované kliploky

Toto je novější design, který eliminuje montážní lišty. Kliplok je integrálně vytvořen jako jeden kus, lehký a pevný. FV moduly lze namontovat přímo na kliplok, což šetří náklady na materiál a zlepšuje nosnost.





Tipy pro výběr a instalaci

Přizpůsobte typ kliploku profilu střechy – Úhlové kliploky se nesmí používat na trapézové plechy a kliploky typu T nejsou vhodné pro jiné profily. Nesoulad vede k uvolnění a netěsnostem.
Neotáčejte šrouby příliš silně – obvykle cílíme na 20 až 30 N·m. Jděte dále a rozdrtíte ocelový plech, což naruší hydroizolaci.
A proboha nevynechávejte tmel. Ta malá mezera mezi kliplokem a střechou je přesně tam, kde si voda najde cestu, takže ji pořádně vyplňte.
Snažte se také vyhnout práci v deštivých dnech. Vlhkost zabíjí lepivost tmelu, a to je recept na pozdější netěsnosti.

Poslední věc – dodržujte pravidelné kontroly. Šrouby a tmel opakujte každých šest měsíců a vždy proveďte další kolo po velké bouři nebo hustém sněžení.
Nenechte se zmást jejich velikostí – kliploci to zvládnou. Vyberte správný typ a dobře jej nainstalujte a budete mít systém, který je rychlý, nepropustný a spolehlivý. Nechte to špatně a zaplatíte za to – nižší generace, poškození střechy nebo v horším případě uvolnění panelů. Trik je jednoduchý: přizpůsobte kliplok ke střeše, řádně jej utáhněte a zůstaňte na vrcholu údržby.
