Solární koncová svorka

Pevné komponenty: Díky koordinaci těla svorky a šroubů jsou konce fotovoltaických modulů pevně zajištěny na vodicích kolejnicích podpěry, čímž se vyrovnává vlastní hmotnost modulů a vnější zatížení (jako je vítr a sníh, tlak větru).

Ochrana proti tlumení: Některé koncové svorky jsou uvnitř opatřeny pryžovým nebo silikonovým těsněním, které může snížit přímé tření mezi rámem součástky a kovovým tělem svorky, zabránit poškrábání rámu a zároveň zmírnit tepelné namáhání roztahováním a smršťováním způsobené změnami teplot.

Přizpůsobení a nastavení: Různé specifikace koncových svorek solárních panelů lze přizpůsobit fotovoltaickým modulům různých tlouštěk (obvykle 20-50 mm) a různým typům rámů (jako je hliníková slitina, plast vyztužený skelnými vlákny), které splňují různé požadavky na instalaci.

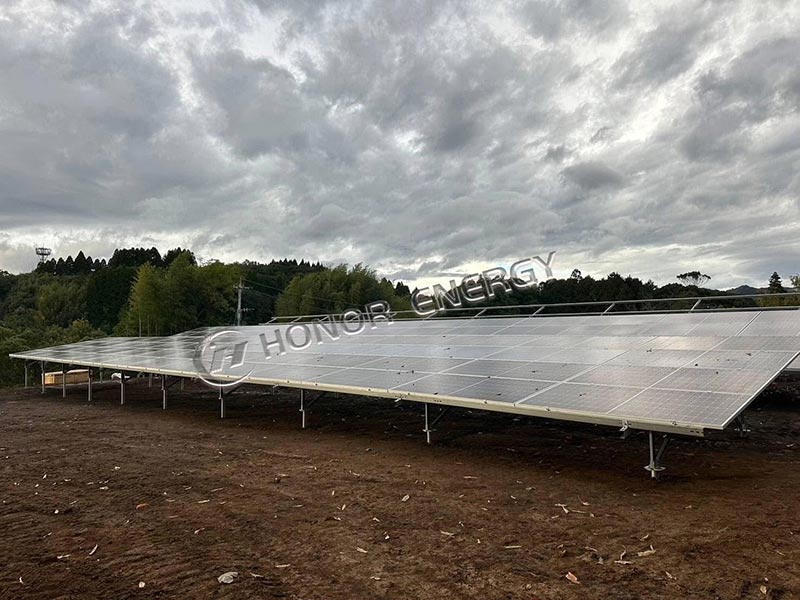

Koncová kolejnicová svorka je široce používána ve scénářích, jako jsou pozemní fotovoltaické elektrárny, střešní distribuované fotovoltaické systémy a fotovoltaické obvodové stěny. Je zvláště vhodný pro ploché nebo šikmé instalační konstrukce, kde je třeba upevnit stranu komponentů. Je to nepostradatelný pomocný upevňovací prvek ve fotovoltaických podpůrných systémech.

Koncová svorka je rozdělena do čtyř typů:

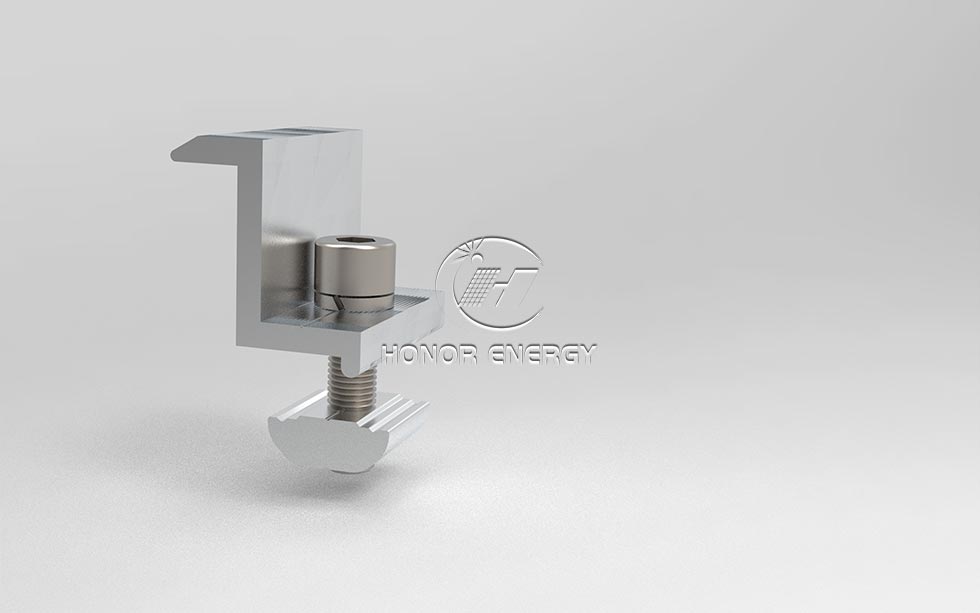

1. Obyčejná koncová svorka：Nastavení šroubu je přizpůsobeno komponentům různých tlouštěk, flexibilně reagující na rozdíly ve specifikacích.

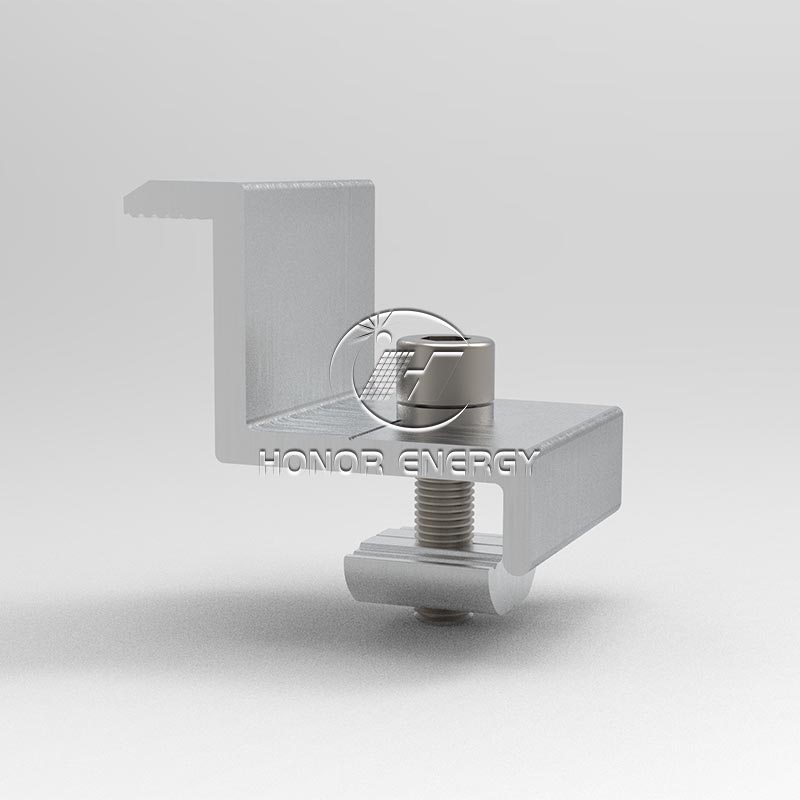

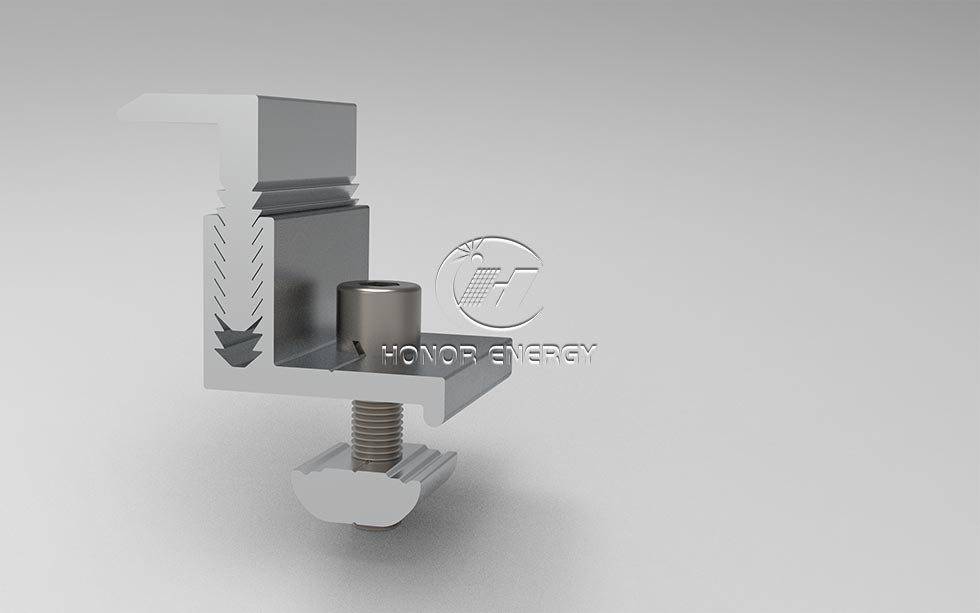

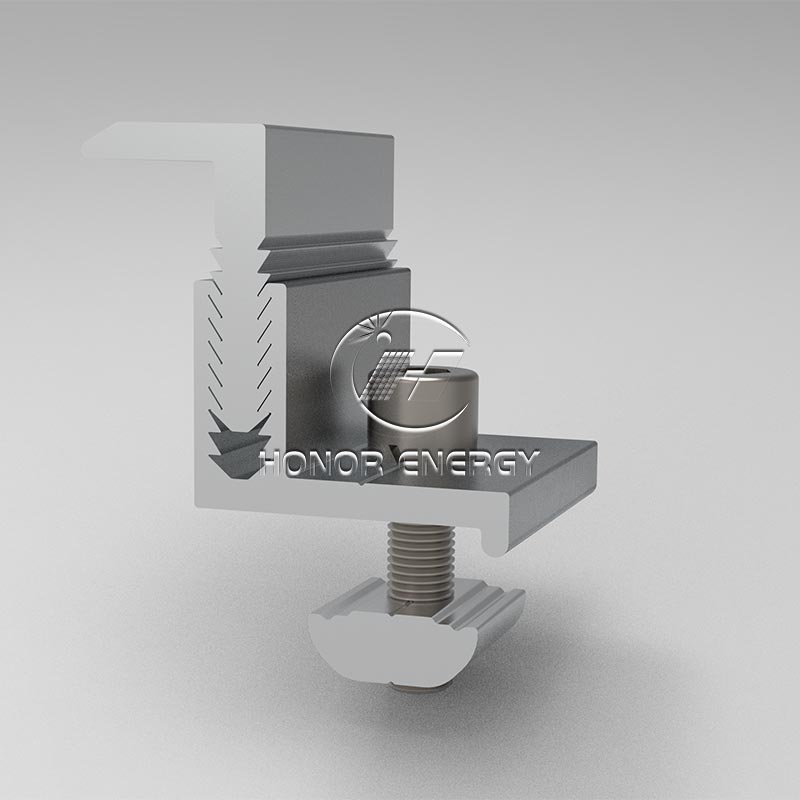

2.Nastavitelná koncová svorka：Nastavení šroubu je přizpůsobeno komponentům různých tlouštěk, flexibilně reagující na rozdíly ve specifikacích.

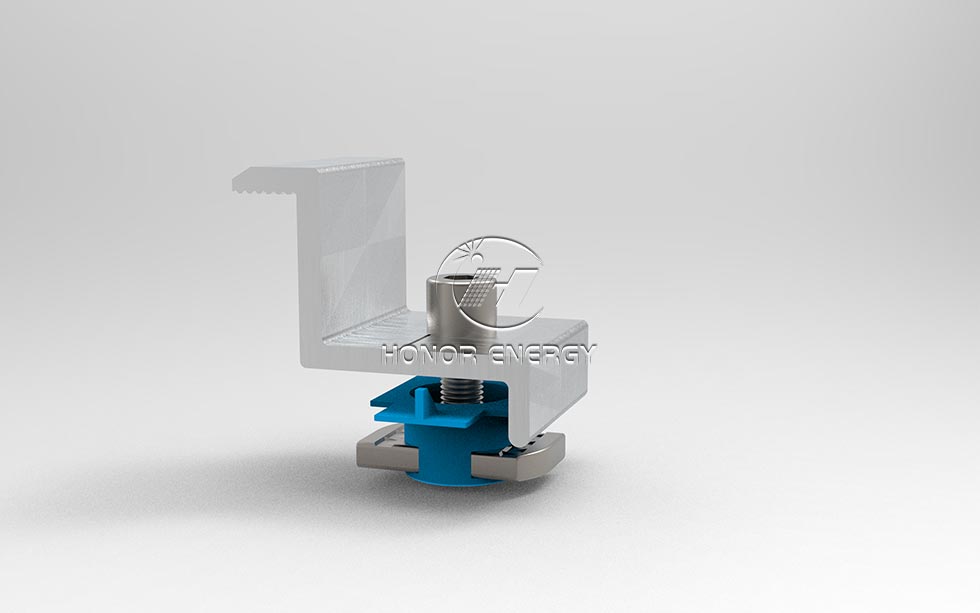

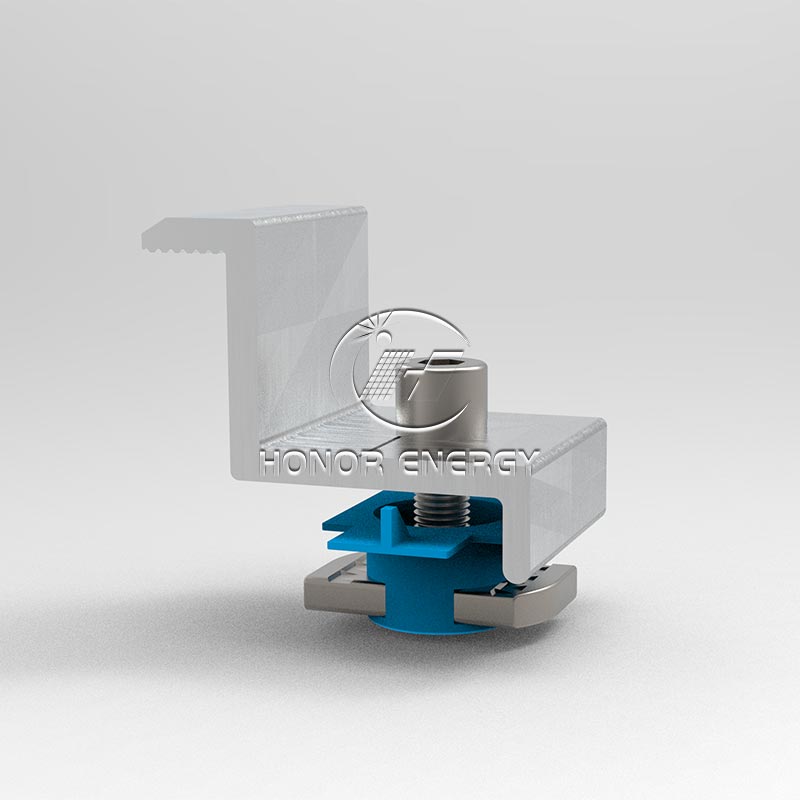

3. Plastová koncová svorka křídla：S plastovými přírubami a těsněními je odolná proti poškrábání, snižuje napětí a chrání rám.

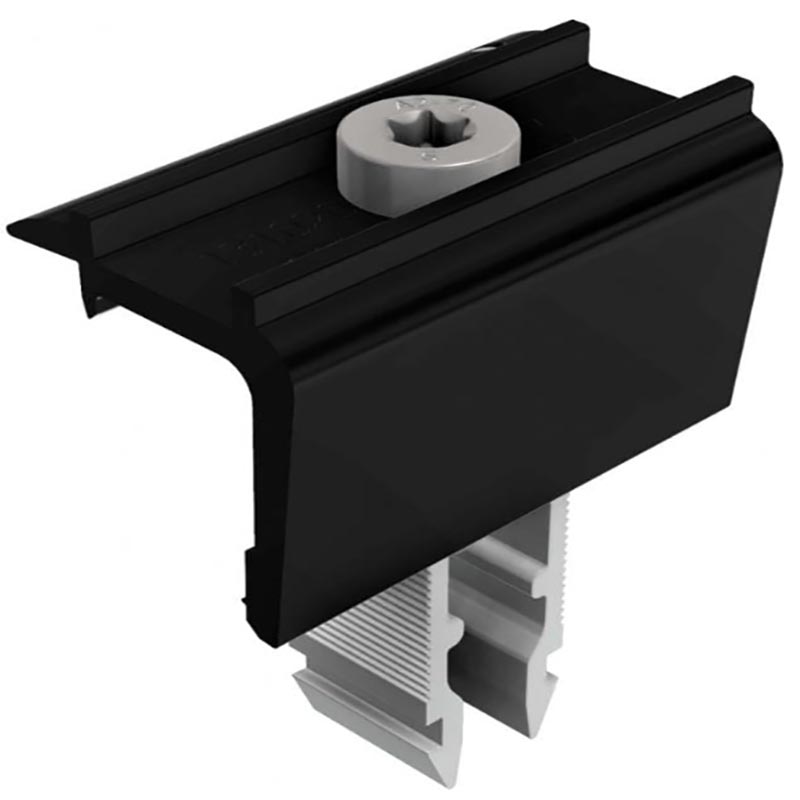

4. Svorka s rychlým koncem: Zacvakávací/slotový design umožňuje rychlou instalaci bez použití nářadí a urychluje stavbu ve velkém měřítku.

výhoda

1.K dispozici je celá řada modelů: nastavitelné, standardní, plastové křídlo a rychlé modely, které jsou kompatibilní s komponenty od 20 do 55 mm, splňující všechny požadavky na odolnost proti poškrábání a rychlou instalaci.
2. Bonusové body pro detaily: Plastový model křídla se vyznačuje dvojitým ochranným rámem nárazníku, nastavitelný model je přesně vyladěn, černý model má matnou směs scenérie a rychloupínací západka byla testována na odolnost po 100 000 cyklech.
3. Záruka klidu: certifikace IEC + 12letá záruka, hromadný nákup s nízkou ztrátou a klidem

Pokyny k instalaci

Před instalací

Zkontrolujte, zda model odpovídá tloušťce solární koncové svorky (20-55 mm), a očistěte olejové skvrny a prach na instalačním povrchu.

Postup instalace

Umístění: Vystřeďte tělo svorky mezi stranou součásti a vodicí lištou a zarovnejte okraje.
Předběžné upevnění: Ručním utažením šroubů vyviňte malou sílu a vyrovnejte součásti.
Utahování: Použijte momentový klíč k utažení na 8-12N · m, abyste zajistili pevné usazení bez jakékoli vůle.

Poznámka speciální edice

Plastová křídlová koncová svorka: Plastová příruba musí být zcela v jedné rovině s okrajem součásti.
Rychlá svorka: Po zatlačení do slotu pro kartu zatlačte na přezku, dokud se „cvaknutím nezajistí“, a poté jemně zatlačte, dokud nedojde k žádnému posunutí.
