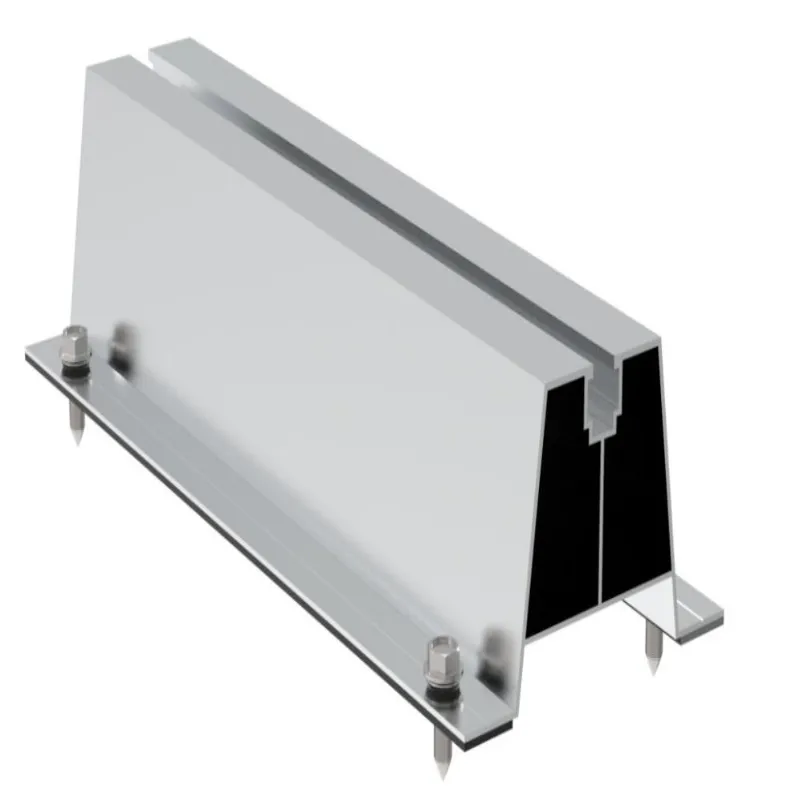

Hliníková solární montážní lišta U70

Hliníkové solární montážní kolejnice Xiamen Honor Energy U70 pro velkoobchodní nákupy. Poskytuje spolehlivý výkon v prostředí s pobřežní solnou mlhou, v deštivých oblastech, oblastech s vysokou teplotou a na místech náchylných k mrazu. Není však vhodný pro místa se silnou chemickou korozí, pokud není aplikována dodatečná ochranná úprava. Kromě modelu U70 dodáváme i alternativní varianty včetně U30 a U50. Kromě toho jsme schopni nabídnout profesionální technická doporučení na základě vašich skutečných podmínek na místě.

Specifikace produktu

Výhody

Cenově výhodný design mini-kolejnic snižuje spotřebu hliníku a zatížení střechy.

Rychlá instalace na místě šetří mzdové náklady u velkých komerčních střešních projektů.

Perfektně se hodí pro trapézové/vlnité plechové střechy s vodotěsným těsněním EPDM.

Vysoce pevná hliníková slitina 6005 T5, dobrý výkon při zatížení větrem a sněhem.

Univerzální T-drážka, kompatibilní s většinou FV svorek a solárních modulů.

Krátký profil, vhodný pro balení a přepravu, menší riziko deformace.

Jak nainstalovat hliníkovou solární montážní lištu U70

Krok 1: Najděte vaznice pod kovovou střechou a označte pozice vrtání. Šrouby se musí upevnit na vaznice, nejen na střešní plech.

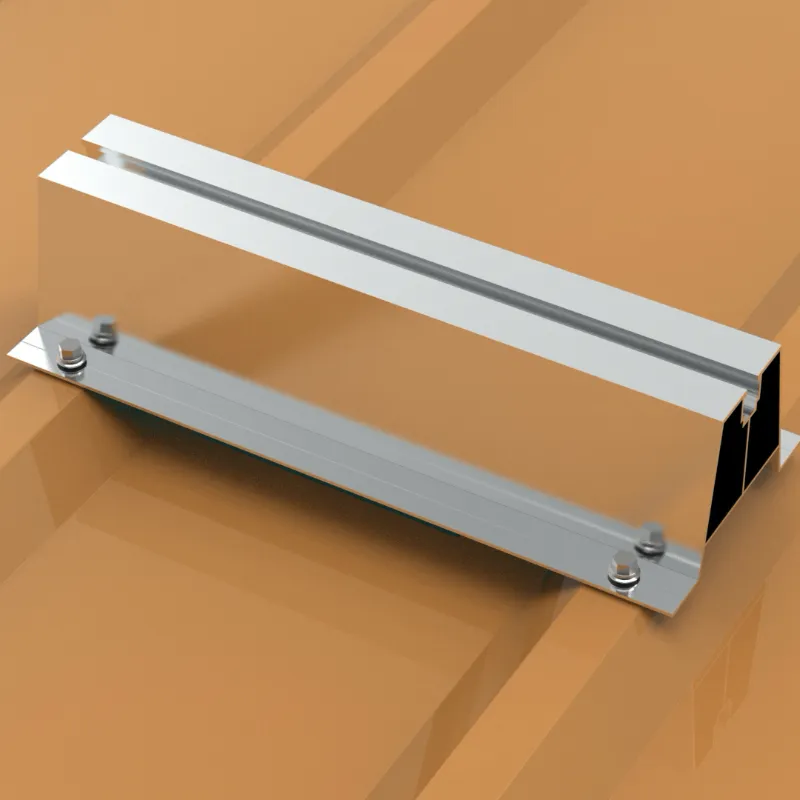

Krok 2: Umístěte kolejnici U70 na označené místo. Střešní vaznici připevněte samořeznými šrouby spolu s EPDM vodotěsným těsněním. Utáhněte na požadovaný utahovací moment.

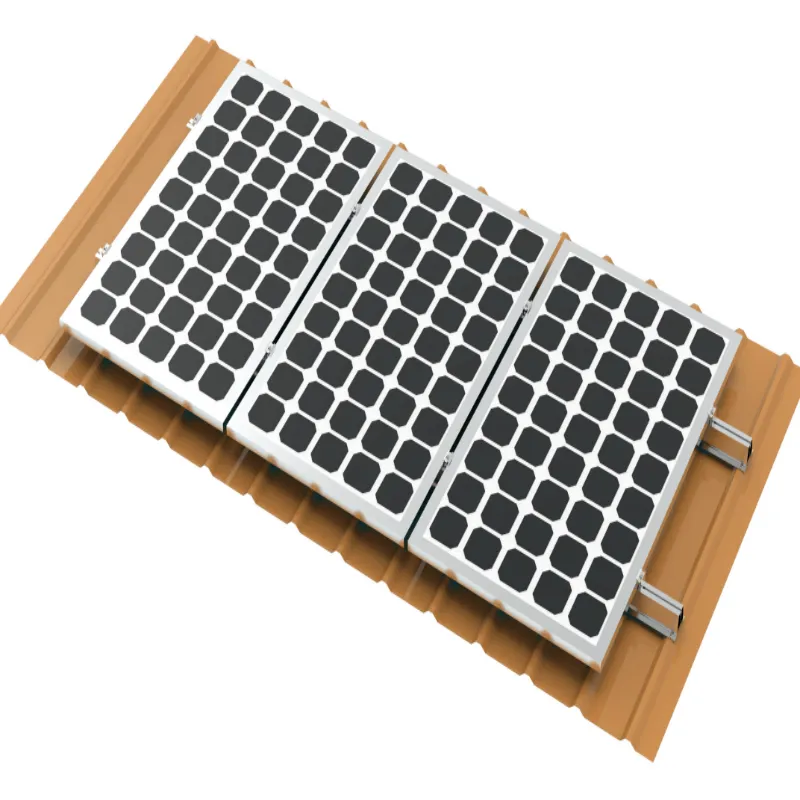

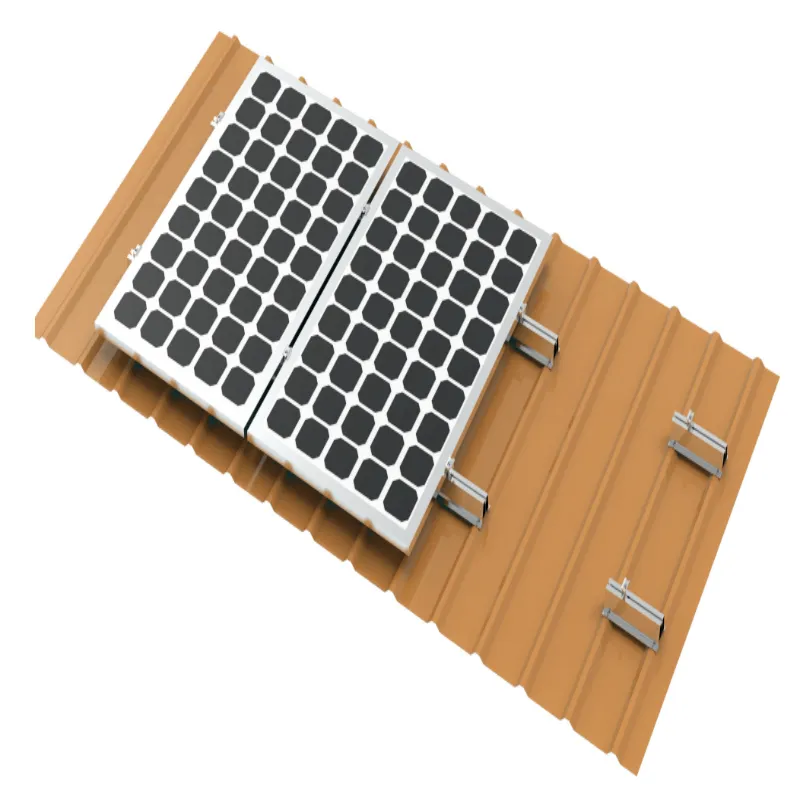

Krok 3: Uspořádejte více kolejnic U70 podle rozměru solárního modulu. Ujistěte se, že každý roh modulu je podepřen kolejnicí. Položte FV moduly na horní část kolejnic U70.

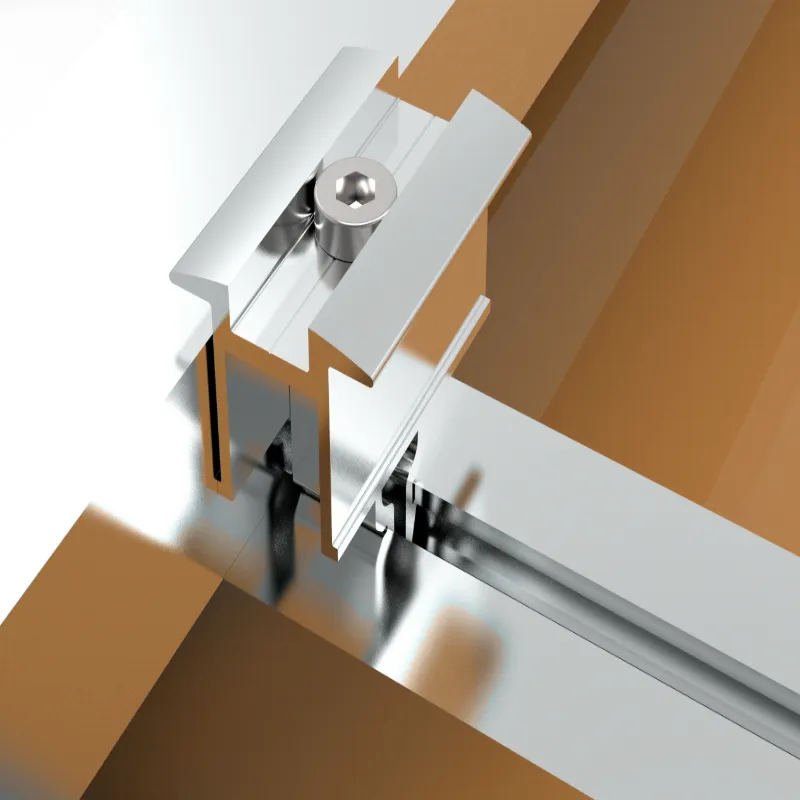

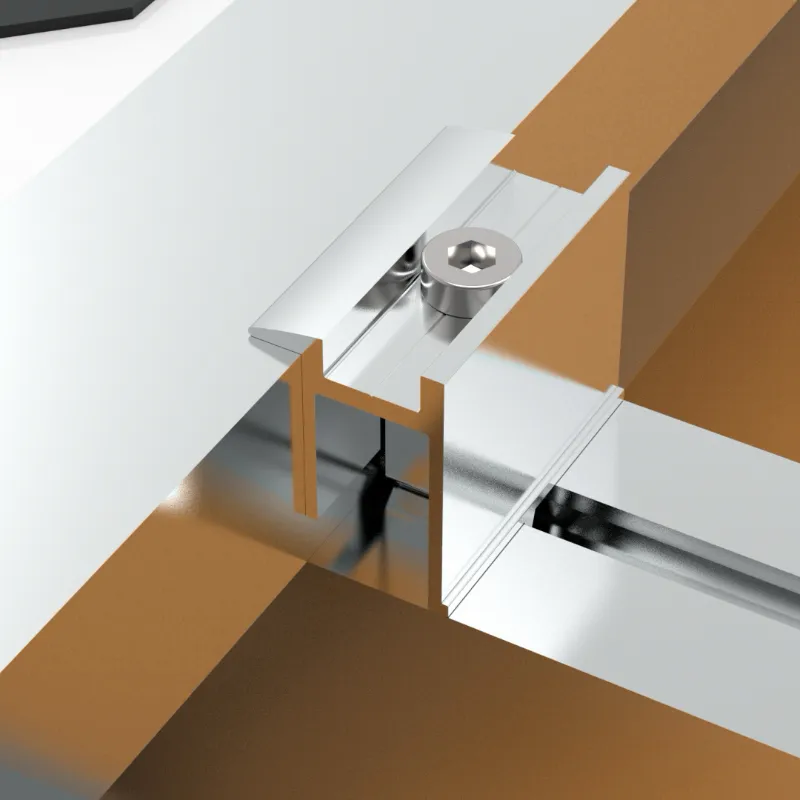

Krok 4: Nainstalujte rychlou instalaci koncových svorek a středních svorek a utáhněte je na stanovený moment, aby rámy modulů pevně držely.

Krok 5: Znovu zkontrolujte všechny krouticí momenty šroubů a integritu těsnění; instalace dokončena.

Certifikace

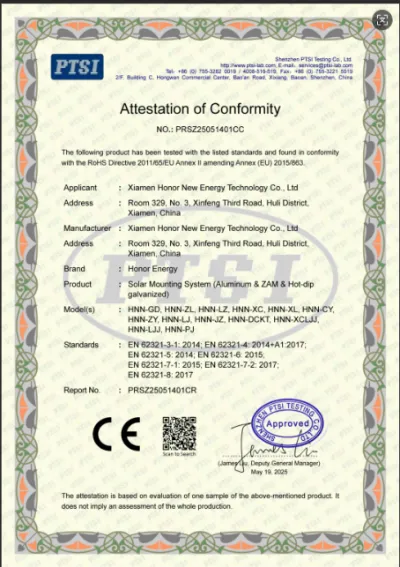

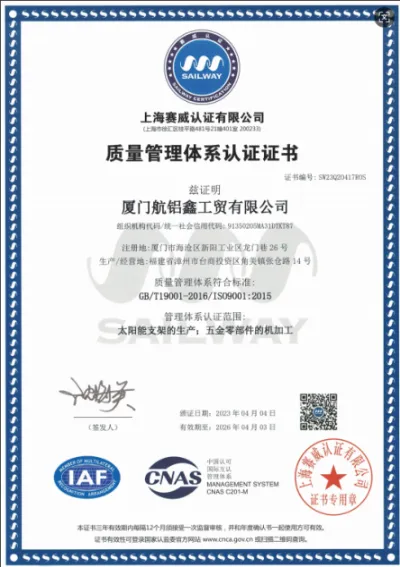

Naše hliníkové kolejnice solárních panelů U70 jsou vyráběny pod řízením kvality a certifikovány podle normy ISO9001.

Loď je venku.

Vzhledem ke krátké délce mini kolejnic typu U jsou baleny v kartonech a zajištěny na dřevěných paletách, aby zboží zůstalo čisté a zabránilo se deformaci během přepravy.

FAQ

Q1: Pro jaký druh střechy je tato minikolejnice ve tvaru U vhodná?

A: Je určen především pro trapézové a vlnité plechové střechy. Na střešní vaznice musí být upevněny šrouby. Nevhodné pro tenké plechy bez vaznic nebo betonové ploché střechy.

Q2: Jaký materiál a povrchovou úpravu používá kolejnice?

A: Hliníková slitina 6005 T5 s eloxovanou povrchovou úpravou, vyznačující se dobrou odolností proti korozi pro dlouhodobé venkovní použití.

Q3: Jaká je záruční doba?

A: 10letá záruka na materiál na kolejnice. Nezahrnuje škody způsobené instalací a škody způsobené člověkem.

Q4: Je během instalace vyžadováno svařování?

A: Není potřeba vůbec žádné svařování. Zajistěte kolejnice samovrtnými šrouby a upevněte FV moduly pomocí T-šroubů a svorek. Všechny spoje jsou šroubované.

Q5: Musí být kolejnice pro prodloužení spojeny?

Odpověď: Spojky nejsou vyžadovány. Jako minilišty s krátkým průřezem se umístí přímo pod každý roh solárních modulů.

Q6: Jaký je způsob balení? A: Kolejnice jsou baleny v kartonech a zajištěny na dřevěných paletách, aby zůstaly čisté a zabránilo se deformaci během přepravy.

Q7: Které solární FV moduly jsou kompatibilní?

Odpověď: Kompatibilní s většinou běžných fotovoltaických modulů s výškou rámu 30–45 mm, sladěnými s odpovídajícími středními a koncovými svorkami.

Q8: Je jeho výkon při zatížení větrem spolehlivý?

A: Výkon zatížení větrem závisí na uspořádání vaznice a poloze šroubů. Šrouby musí být upevněny spíše na ocelové vaznice než pouze na střešní plechy. Konstruujte v souladu s navrženou roztečí, aby vyhovovala místním požadavkům na zatížení větrem.

Q9: Můžete řezat kolejnice na délky specifikované zákazníkem?

Odpověď: K dispozici je vlastní řezací služba s tolerancí délky ±2 mm. Sdělte nám prosím požadované rozměry.
