Montáž na balkon

Xiamen Honor Energy vyrábí solární montážní systémy a komponenty pro různá prostředí fotovoltaických instalací s řízením kvality podporovaným normou ISO 9001 a příslušnými požadavky na produkty a trh.

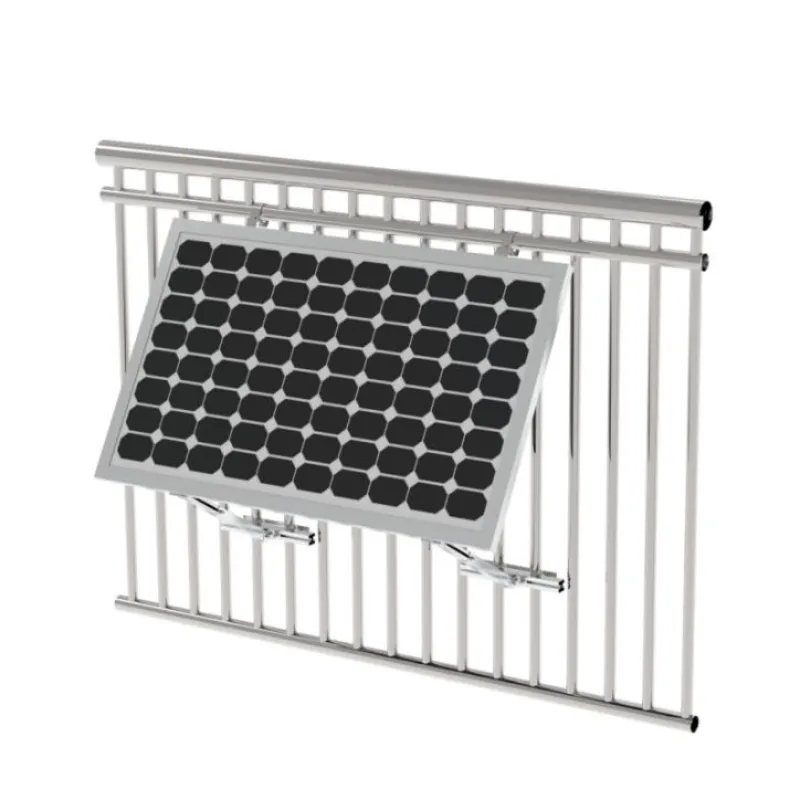

Balkonová montáž je navržena pro FV instalace, kde konvenční střešní montážní konstrukce není praktická. Jeho upínací konfigurace spojuje montážní konstrukci solárního panelu s kompatibilním balkónovým zábradlím, takže není nutné během instalace vrtat do zábradlí.

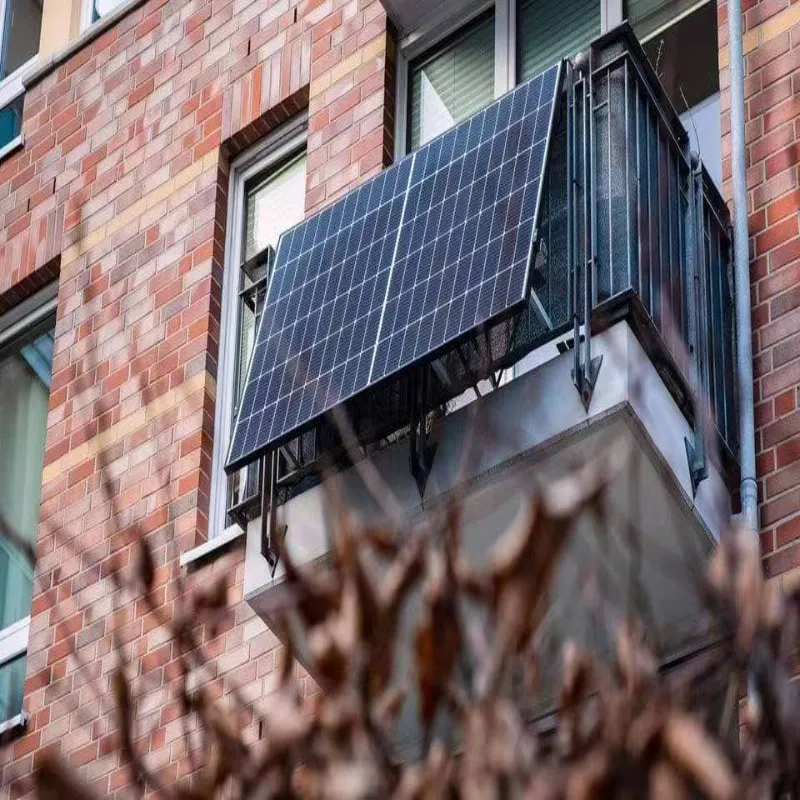

Tato konfigurace je zvláště vhodná pro balkónové a terasové instalace, kde je dostupný montážní prostor omezený nebo je nežádoucí trvalé vrtání. Vhodnost instalace by měla být potvrzena podle konstrukce zábradlí, specifikací FV modulů, podmínek na místě a platných místních požadavků.

Vlastnosti

Upevňovací montáž

Montážní konstrukce se připevňuje přímo na kompatibilní balkonové zábradlí bez vrtání do zábradlí. To snižuje práce na stavebních úpravách během instalace a poskytuje možnost montáže pro balkony, kde je konvenční montáž na střechu nedostupná nebo nevhodná.

Systém je určen pro průměry zábradlí do 52 mm v závislosti na aktuálním profilu zábradlí a konfiguraci montáže.

Nastavitelný úhel náklonu

Montážní systém poskytuje nastavitelný rozsah sklonu 15° až 30°. Úhel lze zvolit podle orientace balkónu, uspořádání modulů, dostupného prostoru a podmínek instalace.

Nastavitelná konstrukce také umožňuje upravit polohu panelu, když se změní požadavky na instalaci.

Hliník AL6005-T5 a nerezová ocel SUS304

Hlavní montážní konstrukce používá hliník AL6005-T5, zatímco pro specifikované součásti a spojovací prvky je použita nerezová ocel SUS304.

Tato kombinace poskytuje lehkou hliníkovou montážní konstrukci s nerezovými komponenty vybranými pro venkovní fotovoltaické montážní aplikace. Materiály jsou vhodné pro dlouhodobé vystavení běžným venkovním podmínkám v závislosti na podmínkách prostředí v místě instalace.

Kompatibilní s 30–35 mm rámovými solárními panely

Balkonový solární držák je určen pro rámové solární panely s tloušťkou rámu 30–35 mm.

Tloušťka rámu panelu je důležitým parametrem kompatibility, ale konečná kompatibilita by měla vzít v úvahu také rozměry modulu, profil rámu, hmotnost a montážní konfiguraci. U projektových aplikací může společnost Xiamen Honor Energy před výrobou zkontrolovat příslušné rozměry panelu a zábradlí.

Kompaktní využití prostoru balkónu

Montážní konstrukce je navržena kolem stávajícího zábradlí balkónu, což umožňuje instalaci fotovoltaických modulů bez použití konvenční střešní montážní konstrukce.

Díky tomu je vhodný pro balkony, terasy, terasy a další fotovoltaické aplikace s omezeným prostorem. Konečné uspořádání modulů závisí na dostupné délce zábradlí, uspořádání balkónu, rozměrech modulu a příslušných konstrukčních požadavcích.

20+ let navržená životnost

Balkonový solární držák má navrženou životnost více než 20 let.

Produkt kombinuje hliník AL6005-T5 a nerezovou ocel SUS304 s montážní konstrukcí určenou pro dlouhodobé venkovní fotovoltaické aplikace. Xiamen Honor Energy poskytuje 10letou záruku v souladu s platnými záručními podmínkami.

Technické specifikace

FAQ:

Q1: Vyžaduje tento držák vrtání do zábradlí balkónu?

Ne. Solární držák Xiamen Honor Energy Balcony používá upínací konfiguraci, která se připevňuje ke kompatibilnímu zábradlí balkónu bez vrtání do zábradlí. Před instalací je třeba zkontrolovat konstrukci zábradlí a místní požadavky na instalaci.

Q2: Jaké solární panely jsou kompatibilní s tímto balkonovým držákem?

Držák je určen pro rámové solární panely s tloušťkou rámu 30–35 mm. Konečná kompatibilita by měla být potvrzena také na základě rozměrů panelu, profilu rámu, hmotnosti a montážní konfigurace.

Q3: Jaké velikosti zábradlí jsou kompatibilní s montážním systémem?

Uvedená kompatibilita zábradlí je do průměru 52 mm. Skutečná kompatibilita závisí na profilu zábradlí, geometrii, dostupném montážním prostoru a konfiguraci svorky.

Q4: Jaký úhel náklonu lze upravit?

Montážní systém poskytuje nastavitelný rozsah sklonu 15° až 30°. Vhodný úhel závisí na orientaci balkónu, uspořádání panelů, podmínkách zastínění a požadavcích místa.

Q5: Jaké materiály se používají pro solární držák?

Hlavní montážní konstrukce používá hliník AL6005-T5 a nerezovou ocel SUS304. Tyto materiály jsou vybírány pro konstrukční a venkovní požadavky montážního systému.

Q6: Můžete zkontrolovat kompatibilitu před výrobou?

Ano. Xiamen Honor Energy může zkontrolovat příslušné specifikace fotovoltaických modulů, rozměry rámu modulu, rozměry zábradlí a projektové výkresy, aby zjistil, zda je standardní montážní konfigurace vhodná.

Továrna a kontrola kvality

Xiamen Honor Energy vyrábí solární montážní komponenty prostřednictvím řízených výrobních a kontrolních procesů zahrnujících kontrolu materiálu, tváření nebo obrábění, povrchovou úpravu, montáž a finální ověření.

Kontrola kvality se zaměřuje na:

Kontrola materiálu a rozměrů pomáhá udržovat konzistenci mezi montážními komponenty a jejich zamýšlenou konfigurací FV instalace.

U projektových zakázek lze specifikace produktu a montážní požadavky zkontrolovat podle příslušného modulu, zábradlí a podmínek instalace.

Možnosti balení zahrnují exportní dřevěné palety a ocelové palety, přičemž způsob balení je zvolen podle rozměrů komponent, množství a požadavků na přepravu.

Certifikace

Společnost Xiamen Honor Energy provozuje své výrobní činnosti v rámci systému řízení kvality ISO 9001.

Mezi relevantní produkty a požadavky trhu patří:

· Systém managementu jakosti ISO 9001

· Požadavky na shodu týkající se CE

· Požadavky související s JIS, pokud jsou použitelné

Příslušná dokumentace shody závisí na konfiguraci produktu, instalační aplikaci a cílovém trhu.
