Solární montážní systém pro rychlou instalaci Mini-Rail

Prémiový standard surovin pro dlouhodobou venkovní službu

Každý kus solárního montážního systému Mini-Rail Quick-Install od dodavateleXiamen Honor Energypřísně přijímá hliníkovou slitinu 6005-T5 pro letectví jako svůj hlavní profil, který dostává dvouvrstvou eloxovanou antikorozní úpravu. Tato povrchová úprava na průmyslové úrovni přináší řadu praktických výhod:

Struktura a materiály

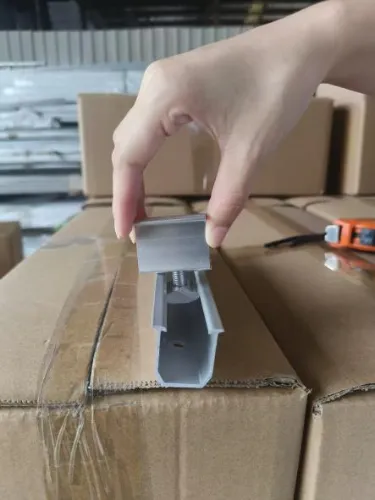

Profil hlavního těla: hliníková slitina 6005-T5 s eloxovanou antikorozní úpravou. Jeho kolejnicová drážka ve tvaru U je dokonale sladěna s rychloupínacími svorkami zobrazenými na předchozím obrázku.

Spodní upevňovací prvky: Vybaveny samořeznými šrouby z nerezové oceli a vodotěsným pryžovým těsněním EPDM. Držáky lze upevnit přímo na povrch barevných ocelových tašek, aniž by došlo k poškození původní vodotěsné vrstvy střechy.

Standardní dostupné délky: 120 mm, 150 mm atd. Délky na zakázku jsou podporovány na vyžádání.

Klíčové výhody designu

1. Lehká struktura a nižší náklady

Tradiční 4 metry dlouhé hliníkové vodicí lišty v plné velikosti spotřebovávají nadměrné množství surového hliníku a přinášejí těžké přepravní náklady. Náš solární montážní systém Mini-Rail Quick-Install využívá jednobodovou podporu. Snižuje spotřebu hliníku téměř o 60 %.

2. Ultra rychlá instalace na místě

Výškové montážní práce může dokončit jeden pracovník. Krátké kolejnice musíte pouze zajistit samořeznými šrouby. Při spolupráci s přizpůsobenými rychloupínacími svorkami lze solární panely zacvaknout přímo do drážky kolejnice na místě a není již nutné předzávitové umístění šroubů. Každou krátkou kolejnici lze samostatně nastavit, aby se přizpůsobila sklonům střechy a odchylkám rozteče vaznic.

3. Nedestruktivní a vodotěsné řešení pro montáž na střechu

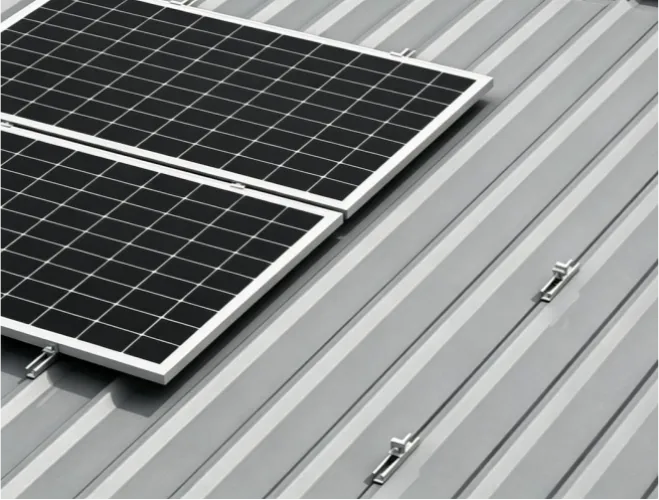

Spodní gumové těsnění po celé délce zcela zakrývá každý otvor pro šroub, aby se zabránilo úniku dešťové vody přes vyvrtané otvory. Tento solární montážní systém Mini-Rail Quick-Install se hodí pro různé typy kovových střech, včetně střech se stojatou drážkou, tašek s úhlovým zámkem a trapézových barevných ocelových plechů pro tovární budovy.

4. Široká kompatibilita

Kolejnice má standardní 40milimetrovou otevírací drážku. Funguje s běžnými středovými a koncovými svorkami solárních panelů dostupnými na celosvětovém trhu a hodí se pro rámy fotovoltaických modulů o tloušťce od 30 mm do 40 mm.

Jak nainstalovat solární montážní systém Mini-Rail Quick-Install

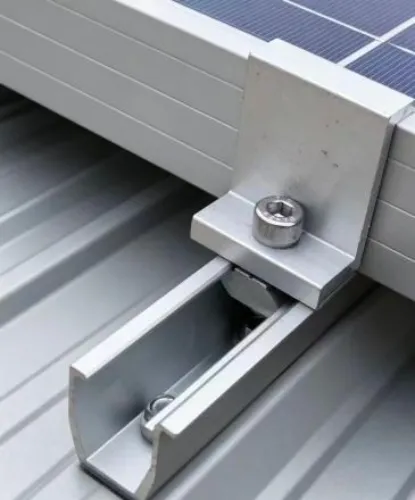

Montáž mini kolejnice ve tvaru U je přímočará. Zašroubujte samořezné šrouby do střechy pro upevnění kolejnice, poté zasuňte střední nebo boční svorky do kolejnice a zajistěte solární panely.

Kontrola vzorku

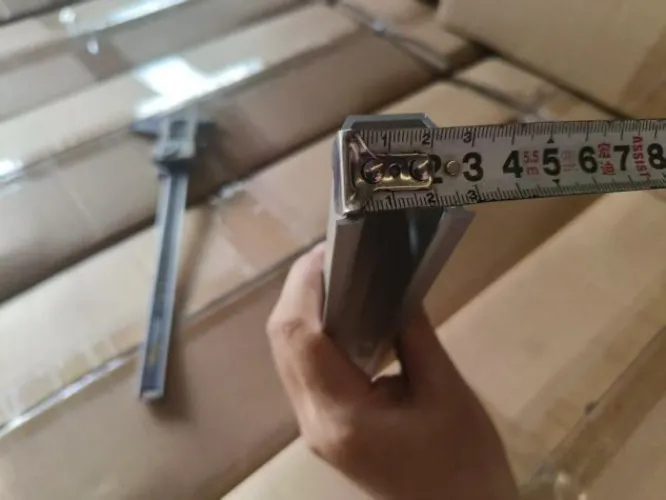

Před dodáním provedeme zkušební montáž produktů a přísně zkontrolujeme všechny rozměry.

Xiamen Honor Energy vám poskytne profesionální vedení, přesné nabídky a spolehlivé kvalitní produkty.
