Solární spojovací deska

Část zvaná Solar Connecting Plate je v podstatě pevný, plochý kus kovu ve tvaru tlustého obdélníku. Je vyrobena z vysoce pevné oceli, která je potažena proti korozi. Je do něj vyvrtáno mnoho děr pro šrouby ve velmi specifickém, plánovaném vzoru. Jeho hlavním úkolem je být super pevným článkem. Funguje jako odolný konektor, který se sešroubuje a uzamkne dvě hlavní části nosné konstrukce: vodorovné nosníky, které drží solární panely nahoře, a svislé sloupky, které jsou ukotveny v zemi. Pevným spojením těchto dílů zajišťuje, že se veškerá váha a síla z panelů a větru bezpečně přenese dolů skrz celou konstrukci a do země.

Způsob připojení

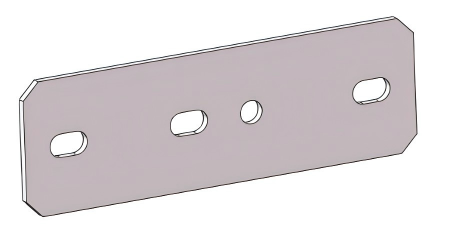

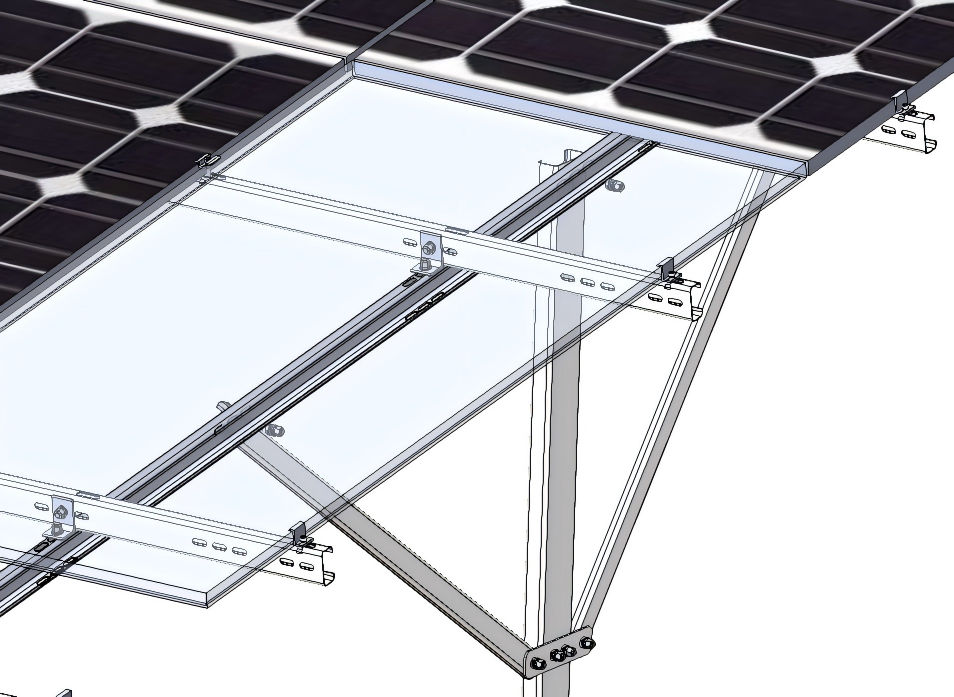

Připojovací solární deska se běžně vyskytuje v jednosloupových systémech zemní podpory nebo v systémech zemní podpory, které vyžadují dodatečné diagonální vyztužení. Je to proto, že efektivně přenáší všechny síly na hlavní sloup, čímž zpevňuje délku hlavního podélného nosníku a zajišťuje jej na místě. Musí mít minimálně čtyři otvory: vnější otvory pro připojení diagonálního ztužení a dva středové otvory pro připojení hlavního sloupu.

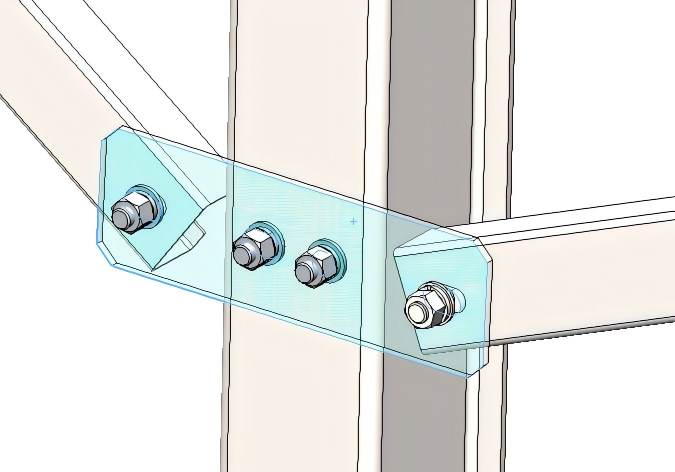

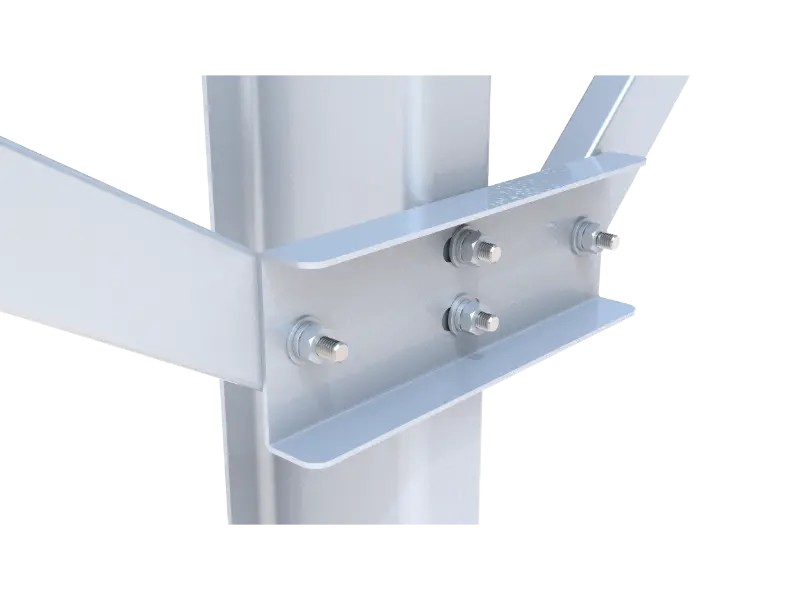

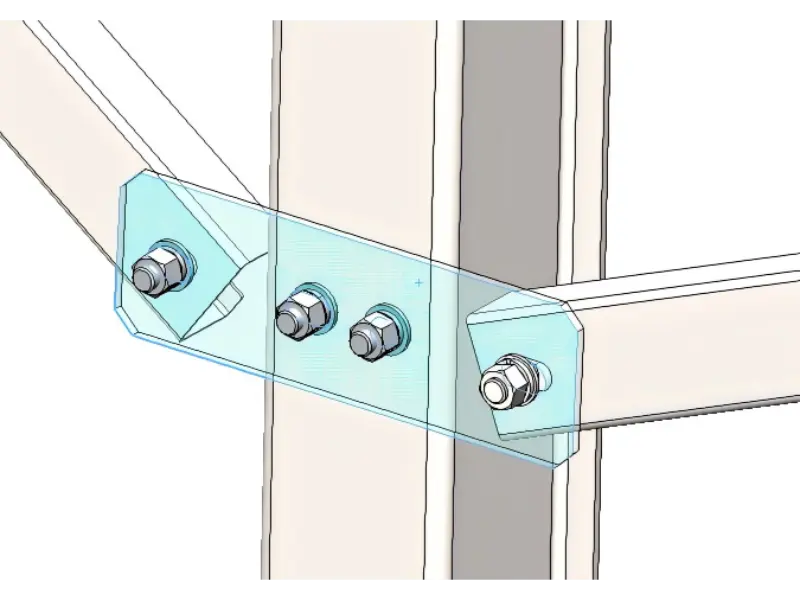

Otvory propojovací desky Solar mount na obou stranách jsou obvykle uspořádány v párech, protože ke sloupu je obvykle třeba připevnit pouze dva šikmé kabely. Středové otvory jsou obecně uspořádány buď horizontálně ve dvojicích, nebo vertikálně ve dvojicích. Přestože se orientace liší, rozložení napětí zůstává v podstatě stejné. V dnešní době jsou otvory typicky navrženy ve vertikálním uspořádání, aby se zabránilo koncentraci napětí podél stejné horizontální linie, čímž se zvyšuje stabilita.

Designové prvky

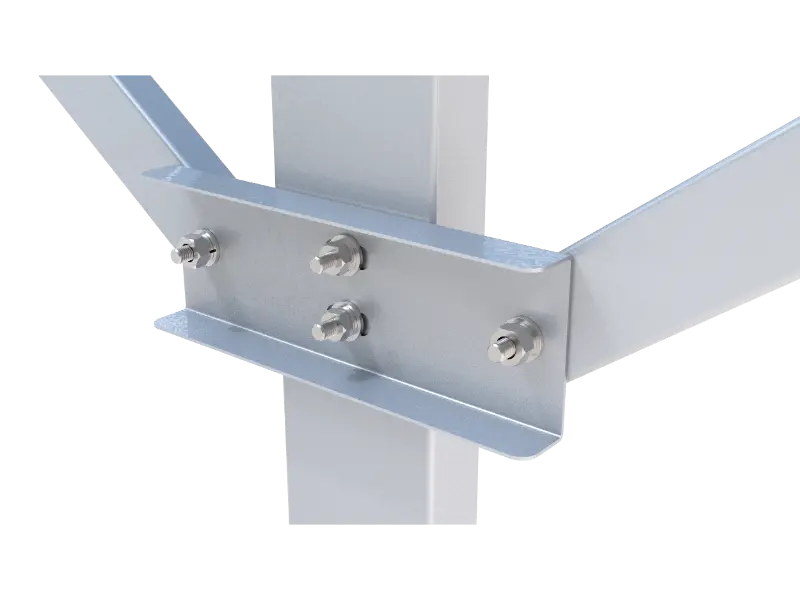

Solární spojovací deska Mount má také chytrý design: její horní a spodní okraje jsou ohnuté nebo přehnuté. Stavitelé často používají tento tvar v místech, kde je hodně silný vítr nebo sníh. Přehnuté okraje na spojovací desce fungují stejně jako zesílené rohy na pevné přepravní krabici. To není jen pro vzhled; ve skutečnosti uzamkne kov do mnohem pevnějšího tvaru, který odolává ohýbání.
