Solární montáž L-nožka

Již roky se zabýváme montáží solárních panelů a zde v Xiamen Honor Energy. Povrch Solar Mounting L-Foot je ošetřen eloxováním, aby se zlepšila odolnost proti oxidaci a venkovní odolnost. Díky své kompaktní konstrukci ve tvaru L poskytuje noha PV L stabilní spojení mezi solárními kolejnicemi a nosnými konstrukcemi. Je kompatibilní s běžnými solárními montážními lištami, včetně profilů 41×41 mm a 41×62 mm, a je široce používán v kovových střešních systémech, betonových střešních instalacích a pozemních solárních montážních konstrukcích.

Solární montáž L nožní struktura

Patka PV L je pravoúhlá konzola používaná v solárních montážních systémech ke spojení fotovoltaických kolejnic s nosnými konstrukcemi. Přenáší mechanické zatížení ze solárních modulů a kolejnic na střechu nebo základ.

Typická cesta zatížení je:

Solární modul → Kolejnice → L patka → Konstrukce střechy / Základ

Horizontální základna je připevněna k nosné ploše, zatímco svislá část je spojena se solární kolejnicí pomocí šroubů. Drážkovaná konstrukce umožňuje nastavení polohy během instalace, zlepšuje vyrovnání kolejnic a kompatibilitu s různými střešními podmínkami.

Materiál a povrchová úprava

Hliníková slitina 6005-T5

Solární montážní L nohy jsou vyrobeny hlavně z hliníkové slitiny 6005-T5, která nabízí rovnováhu pevnosti, lehké konstrukce a odolnosti proti korozi.

Eloxovaný povrch tvoří ochrannou oxidovou vrstvu, která zlepšuje odolnost proti vlhkosti, oxidaci a venkovnímu prostředí. Pro aplikace v pobřežních nebo vysoce korozivních prostředích lze zvolit alternativy z nerezové oceli podle požadavků projektu.

Vlastnosti produktu

Nastavitelný design připojení

Integrovaná drážka umožňuje flexibilní umístění mezi L patkou a solární kolejnicí, což pomáhá udržovat zarovnání napříč různými montážními strukturami.

Lehká hliníková konstrukce

Struktura z hliníkové slitiny snižuje hmotnost komponent při zachování mechanické pevnosti požadované pro fotovoltaické montážní aplikace. Díky tomu je vhodný pro rozsáhlé solární projekty, kde jsou důležitými faktory hmotnost komponent a účinnost instalace.

Železniční kompatibilita

Solární montážní L nohy jsou kompatibilní s běžně používanými profily PV kolejnic, včetně:

· 41×41 mm hliníkové kolejnice

· 41×62 mm hliníkové kolejnice

· Přizpůsobené železniční systémy

Výkonové charakteristiky

Podpora nosné konstrukce

Zatížení solární montážní L patky závisí na jakosti materiálu, tloušťce, rozměrech, způsobu upevnění a návrhu systému.

Typické fotovoltaické montážní systémy využívající L patky jsou navrženy pro aplikace s rychlostí větru až 60 m/s a zatížením sněhem kolem 1,4–1,5 kN/m². Skutečný výkon závisí na specifických konstrukčních výpočtech projektu a podmínkách prostředí.

Odolnost proti korozi

Kombinace eloxovaného hliníku a spojovacích prvků z nerezové oceli poskytuje odolnost proti korozi pro dlouhodobé venkovní fotovoltaické aplikace. Správný výběr materiálu pomáhá snížit rizika koroze způsobená expozicí prostředí a problémy s kompatibilitou kovů.

Výrobní proces

Solární montážní L nohy jsou vyráběny procesy včetně lisování, vytlačování a CNC obrábění.

Pro standardní velkoobjemovou výrobu poskytuje lisování konzistentní rozměry a efektivní výrobu. CNC obrábění se používá pro zakázkové návrhy, speciální rozměry a maloobjemové požadavky.

Kvalita výroby se zaměřuje na:

· Rozměrová přesnost

· Přesnost štěrbiny a otvoru

· Konzistence povrchové úpravy

· Strukturální integrita

Proces eloxování zlepšuje povrchové vlastnosti hliníkových součástí zvýšením tvrdosti, odolnosti proti korozi a povětrnostním vlivům.

Aplikace

Kovové střešní solární systémy

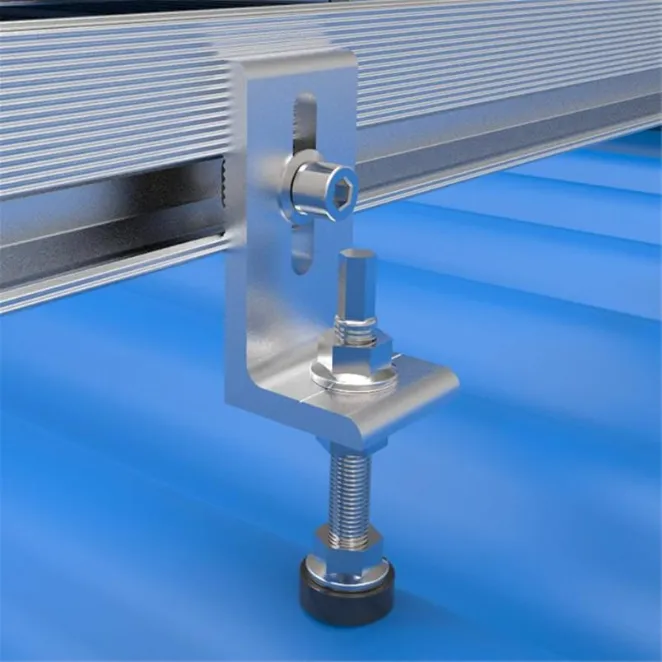

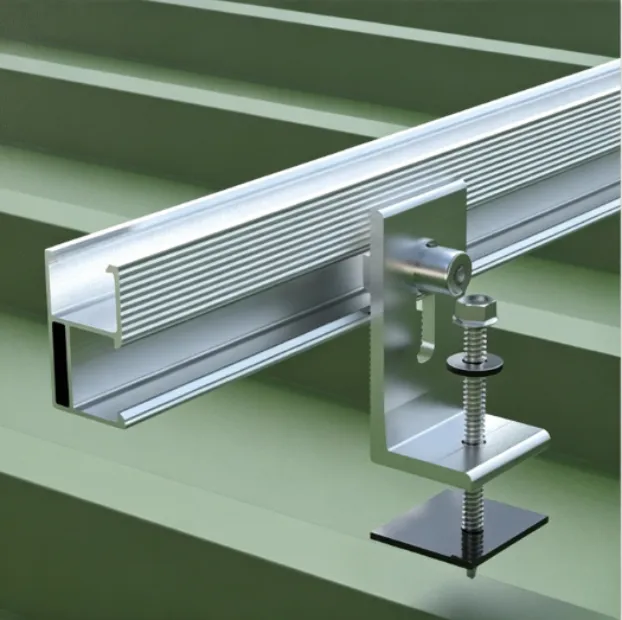

Solární montážní L patky jsou široce používány na trapézových a vlnitých plechových střechách. Jejich kompaktní konstrukce umožňuje připojení FV lišt přímo ke střešním nosným konstrukcím pomocí vhodných upevňovacích prvků.

Střešní systémy se stojatou drážkou

U střech se stojatou drážkou mohou být L patky kombinovány se střešními svorkami pro zajištění kolejnicového spojení bez přímého pronikání do povrchu střechy.

Betonové střešní systémy

Na betonové střechy mohou být L patky instalovány s vhodnými montážními základnami nebo kotvami pro připojení FV lišt a podepření solárních modulů.

Solární konstrukce na zemi

Solární montáž L-Foot lze také použít v zemních solárních systémech, kde jsou vyžadovány nastavitelné spoje kolejnic a kompaktní montážní komponenty.

Jak vybrat L-nohy pro solární montáž

Výběr materiálu

Pro standardní fotovoltaické aplikace se běžně vybírá hliníková slitina 6005-T5 s eloxovanou úpravou kvůli poměru pevnosti k hmotnosti a odolnosti proti korozi.

Pro pobřežní oblasti, průmyslová prostředí nebo místa s vyšším vystavením korozi lze zvolit nerezovou ocel nebo jiné korozivzdorné materiály.

Výběr tloušťky

Konečná tloušťka by měla být zvolena podle požadavků na zatížení systému, stavu střechy a montážního návrhu.

Výběr rozměrů

Rozměry patky L by měly odpovídat systému solárních kolejnic a instalační struktuře. Mezi důležité parametry patří velikost základny, vertikální výška, poloha drážky a design montážního otvoru.

Přizpůsobené rozměry mohou být vyvinuty podle různých solárních montážních struktur.

Průvodce rychlým výběrem

FAQ

Q1. Co je to solární montážní L patka?

Solární montážní L patka je hliníkový držák ve tvaru L, který se používá k připojení FV lišt se střešními konstrukcemi nebo montážními základy. Slouží jako klíčový spojovací prvek v solárních montážních systémech.

Q2. Jaký materiál se používá na nohy PV L?

Většina patek PV L je vyrobena z hliníkové slitiny 6005-T5 kvůli její mechanické pevnosti, lehkým vlastnostem a odolnosti proti korozi.

Q3. Kde se používají nohy L?

Solární montážní L patky se běžně používají v kovových střešních systémech, betonových střešních solárních instalacích, pozemních fotovoltaických konstrukcích a komerčních fotovoltaických projektech.

Q4. Lze solární montážní L nohy přizpůsobit?

Ano. Rozměry, tloušťka, design štěrbiny, povrchová úprava a způsoby připojení mohou být přizpůsobeny podle různých solárních montážních struktur.

Q5. Jaká je předpokládaná životnost hliníkových L patek?

Při správném výběru s vhodnými materiály, povrchovou úpravou a kompatibilními montážními komponenty mohou eloxované hliníkové L nohy splňovat dlouhodobé provozní požadavky fotovoltaických systémů.

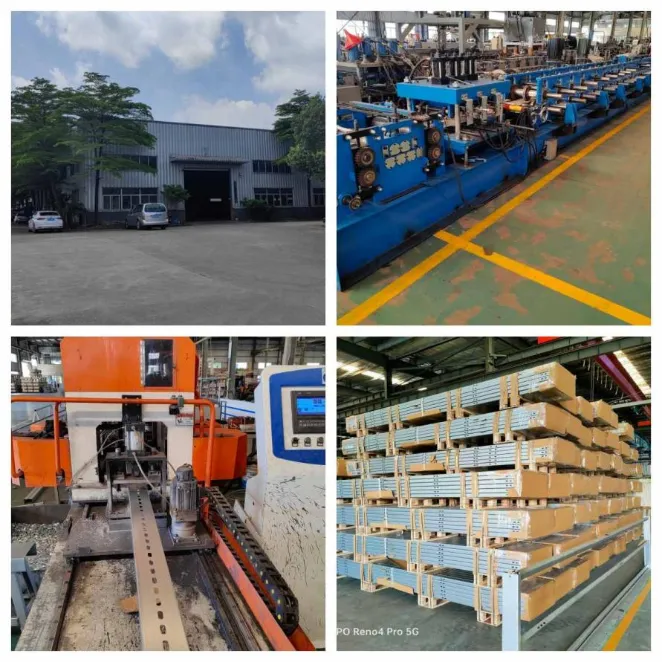

Továrna a kontrola kvality

Xiamen Honor Energy vyrábí solární montážní příslušenství prostřednictvím kontrolovaných výrobních procesů, včetně kontroly surovin, tvarování nebo obrábění, povrchové úpravy a finální kontroly kvality.

Kontrola kvality se zaměřuje na konzistenci materiálu, rozměrovou přesnost, kvalitu povrchové úpravy a výkonnost produktu.

Možnosti balení zahrnují export dřevěných palet a ocelových palet pro ochranu součástí během přepravy.

Certifikace

Xiamen Honor Energy dodržuje standardy řízení kvality pro výrobu solárních montážních komponent, včetně:

· Systém řízení kvality ISO 9001

· Požadavky na shodu týkající se CE

· Odkazy na standardní JIS
