Z-držák pro montáž na solární panel

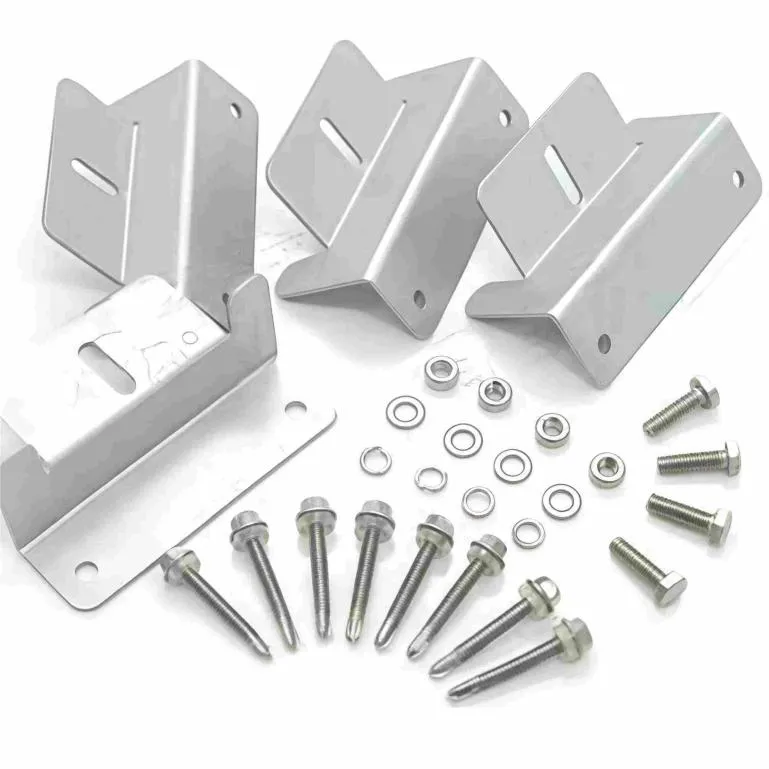

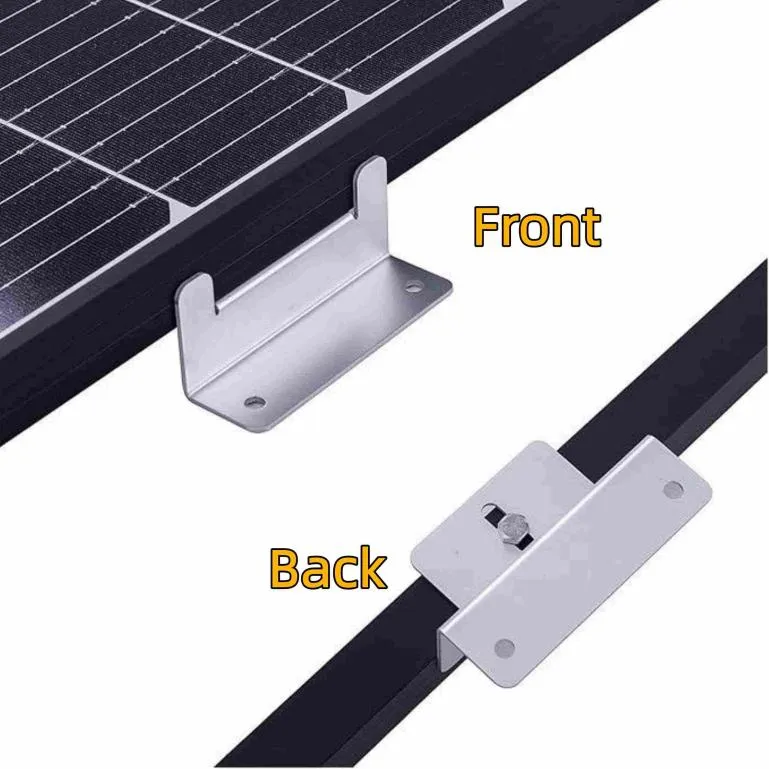

Tento držák solárního panelu Z-bracket od společnosti Xiamen Honor Energy podporuje přizpůsobení a velkoobchod. Na rozdíl od montáže na Common Rail je tento držák PV upevněn přímo na střechu obytného vozu nebo přepravního kontejneru. Konstrukce ve tvaru Z vytváří mezeru mezi panelem a povrchem střechy pro vedení kabelů a odvod tepla. Během instalace procházejí samořezné šrouby nebo svorníky spodními otvory a zamykají se přímo na střeše vozidla nebo kontejneru – nejsou potřeba žádné montážní lišty. U obytných vozů a kontejnerů s plochou střechou a omezenou nosností tato metoda snižuje počet dílů a celkovou hmotnost. Vhodné pro solární instalátory a přestavbové dílny, kteří chtějí zakoupit montážní řešení bez kolejnic.

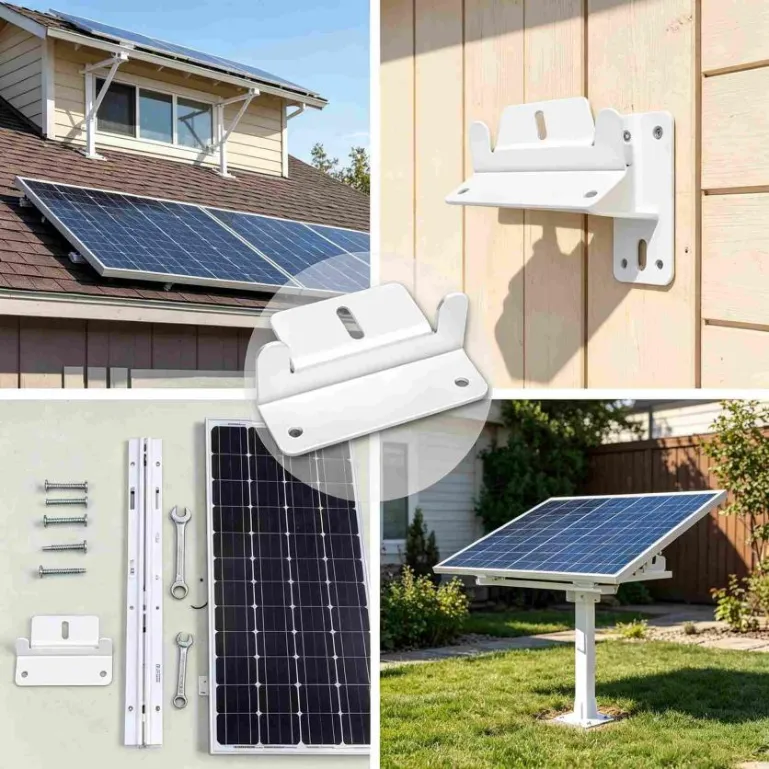

Aplikace

l Střechy obytných vozů: Upevnění přímo na plochou střechu pro napájení vnitřních systémů.

l Přepravní kontejnery: Pro kontejnerové domy nebo mobilní skladovací jednotky energie.

l Speciální vozidla: obytné vozy, technická vozidla atd.

l Dočasné budovy: panelové domy, strážní kabiny a další solární zařízení s plochou střechou.

Technické parametry

FAQ

1. Tento Z-držák se přišroubuje přímo na střechu obytného vozu. Jak řešíte hydroizolaci?

Samotný držák není vodotěsný. Během instalace naneste před zašroubováním šroubů kolem otvorů pro šrouby tmel (jako je butyl nebo silikon). Doporučuje se také přidat vodotěsné těsnění nebo pás mezi základnu konzoly a povrch střechy, aby dešťová voda neprosakovala otvory. Pokud je střecha obytného vozu sklolaminátová nebo kovová, před nanesením tmelu povrch důkladně očistěte pro lepší přilnavost.

2. Je bez kolejnic přímá montáž na střechu kontejneru dostatečně pevná?

Nosnost závisí na dvou věcech: na tloušťce a materiálu střechy kontejneru a na způsobu upevnění. U standardních ocelových kontejnerů má střešní panel obvykle tloušťku 1,6 mm až 2,0 mm. Použití samořezných šroubů s tmelem v kombinaci s vícebodovým rozložením síly Z-držáku obecně postačuje pro solární panely standardní velikosti. U hliníkových nebo sklolaminátových střech nejprve zkontrolujte tloušťku panelu. V případě potřeby přidejte dovnitř opěrnou desku nebo použijte nýtovací matice, abyste zabránili vytažení šroubů.

3. Co když střecha karavanu nebo kontejneru není dokonale plochá?

Drobné nerovnosti jsou většinou v pořádku. Základna Z-držáku má kontaktní plochu, která může po utažení sedět v jedné rovině. Pokud má však střecha znatelné zakřivení nebo nerovná místa, je lepší přidat pod základnu držáku podložky nebo zvolit silnější hliníkový držák (např. 3,0 mm), aby se snížilo nerovnoměrné namáhání panelu po instalaci. Před vrtáním umístěte držák na střechu a zkontrolujte, zda sedí.
