Středové svorky a koncové svorky

Buďme upřímní – když lidé mluví o FV montážních systémech, veškerá pozornost směřuje ke kolejnicím, sloupkům, základům. Ale části, které skutečně drží solární panely na místě, jsou svorky –střední svorky a konec třzesilovače. V Xiamen Honor Energy jsme v tomto oboru dostatečně dlouho na to, abychom věděli jednu věc: pokud vaše svorky selžou, celé vaše pole je v problémech.

Co přesně jsou střední svorky a koncové svorky a proč potřebujete obě?

Upřímně řečeno, oba dělají stejnou základní práci: drží solární panely na kolejnicích. Ale to, kde sedí, je rozdíl. Středové svorky jdou mezi dva panely.

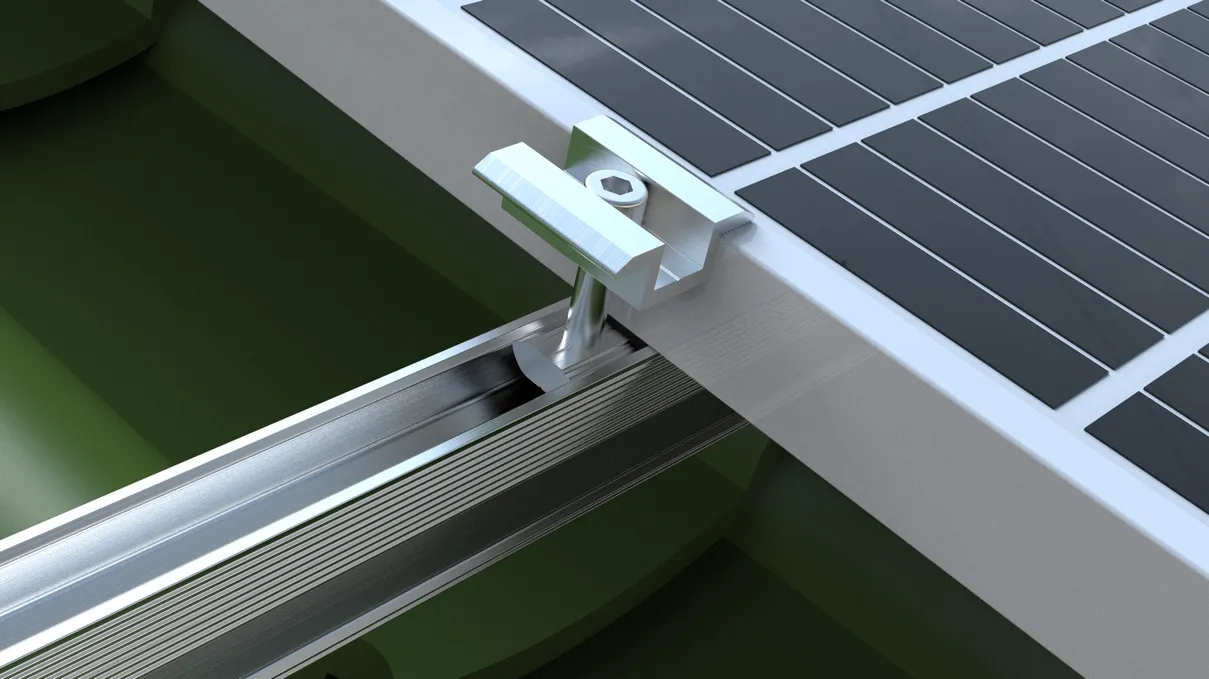

Představte si toto – máte jeden panel nalevo a jeden napravo a středová svorka sedí přímo v mezeře a svírá okraj obou současně. Udržuje rovnoměrné rozestupy, zabraňuje vychýlení panelů ze zarovnání a vše pevně připevňuje ke kolejnici pod ním. Každý panel potřebuje dva z nich – jeden na každé straně. Koncové svorky jsou zarážky. Jdou na samém začátku a na samém konci každé řady, uchopí pouze vnější okraj prvního a posledního panelu. Jejich úkolem je zabránit tomu, aby se celá řada sklouzla do stran, když udeří vítr. Bez nich by se tato řada panelů časem pomalu uvolnila. Jednoduše řečeno: střední svorky se spojují a koncové svorky víko. Použijte obojí, jinak vaše pole nezůstane dlouho pohromadě. Koncové svorky (také nazývané boční svorky nebo okrajové svorky) jsou instalovány na vnějších okrajích každé řady panelů. Každá koncová svorka drží pouze jeden vnější okraj modulu, který funguje jako "čepice", aby se zabránilo posunutí celé řady do stran při silném větru nebo vibracích. Koncové svorky vyžadují pečlivější konstrukci než střední svorky, protože uchycují pouze jeden panel – pod zatížením mají tendenci se otáčet nebo sklouznout z rámu, pokud nejsou správně navrženy. Jednoduše řečeno: střední svorky se starají o spojení mezi panely a koncové svorky se starají o okraje. Obojí potřebujete, abyste z řady jednotlivých panelů vytvořili jedinou pevnou konstrukci.

Specifikace

Kompatibilní s většinou panelů na trhu Naše střední svorky a koncové svorky jsou navrženy pro maximální kompatibilitu. Běžné fotovoltaické moduly mají tloušťku rámu od 30 mm do 50 mm a naše produkty pokrývají prakticky všechny z nich. Standardní velikosti středních svorek (tloušťka modulu): 30 mm / 33 mm / 35 mm / 38 mm / 40 mm / 45 mm / 50 mm Standardní velikosti koncových svorek (výška rámu modulu): 35 mm / 40 mm / 45 mm / 50 mm Délka svěrky: Standardní 40 mm, 50 mm, 60 mm – na vyžádání jsou k dispozici vlastní délky. Rozteč panelů (střední svorka): 20 mm, 26 mm, 28 mm atd. Nabízíme také nastavitelné střední svorky a nastavitelné koncové svorky, které pokrývají buď 30/34/38/42 mm nebo 35/40/45/50 mm v jediném modelu. Méně SKU ve vašem skladu, méně bolesti na pracovišti.

Materiály a povrchová úprava

Hliníkové tělo, příchytky z nerezové oceli jsou umístěny venku, vystaveny slunci, dešti a teplotním výkyvům rok co rok. Pokud materiál není v pořádku, za tři až pět let zreziví. Naše střední svorky a koncové svorky jsou vyrobeny z hliníkové slitiny 6063-T5 – nejosvědčenější a nejrozšířenější třídy hliníku v průmyslu montáže PV. Nabízí vysokou pevnost v tahu, nízkou hmotnost a vynikající odolnost proti korozi s životností 20-25 let ve venkovním prostředí. Povrchová úprava je eloxovaná – přírodní stříbro nebo čirá povrchová úprava, s tloušťkou oxidového filmu 8-10 mikronů. Tento tenký film dramaticky zlepšuje odolnost proti korozi. Pro speciální požadavky je k dispozici také černý eloxovaný nebo elektroforetický povlak. Hardware je z nerezové oceli 304 nebo 316 – šrouby a matice, které nerezaví, zatímco hliníkové díly jsou stále v dobrém stavu. Protiskluzové podložky jsou vyrobeny z pryže EPDM (ethylen propylen dien monomer), umístěné mezi svorkou a rámem modulu. Tyto podložky slouží ke dvěma účelům: zvyšují tření, aby se zabránilo pohybu panelu při zatížení větrem, a tlumí upínací sílu, aby nedošlo k poškrábání nebo deformaci hliníkového rámu. EPDM pryž je odolná vůči UV záření a stárnutí, spolehlivě funguje od -40 °C do 80 °C.

Jaké druhy nabízíme?

Mysleli byste si, že střední a koncové svorky jsou docela jednoduché – a většinou jsou. Za ta léta jsme se ale naučili, že jedna velikost rozhodně nesedí všem. Různé projekty, různé panely, různé podmínky na místě – všechny vyžadují něco trochu jiného. Takže zde je to, co držíme na skladě: Standardní střední svorky – to jsou vaši tahouni. Hodí se na konvenční rámované krystalické křemíkové panely, jaké vidíte na 90 % projektů. Kompatibilní s moduly o tloušťce od 30 mm až do 50 mm. Nic přepychového, jen solidní a spolehlivé. Standardní koncové svorky – stejný nápad, ale pro vnější hrany. Stejný rozsah tloušťky, stejně jednoduchá instalace. Dělají přesně to, co dělat mají a dělají to dobře.

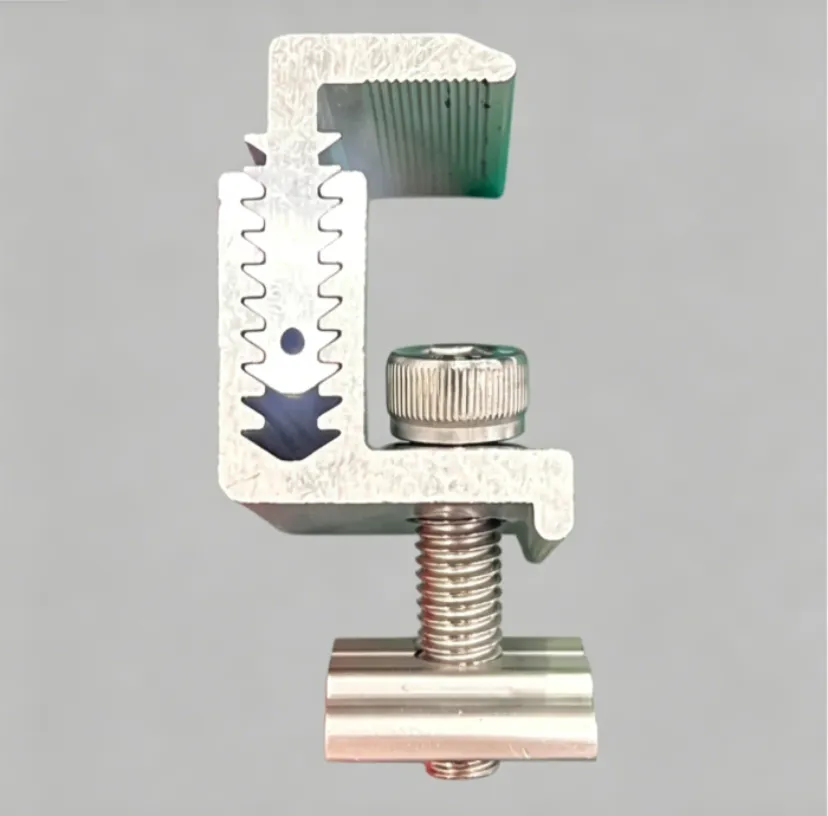

Nastavitelné střední svorky

Tady se věci chytají. Jedna jediná svorka pokrývá více tlouštěk – buď 30/34/38/42 mm nebo 35/40/45/50 mm v jednom modelu. Už žádné hádání, jakou tloušťku potřebujete, žádné skladování čtyř různých dílů pro čtyři různé úlohy. Popadněte jednu krabici a máte pokryto pro většinu scénářů. Nastavitelné koncové svorky — stejný nastavitelný koncept, ale pro okrajové polohy. Poskytuje stejnou flexibilitu na koncích vašich řádků. Tenkovrstvé středové a koncové svorky – to jsou trochu speciality. Tenkovrstvé moduly jsou mnohem tenčí než standardní krystalické panely – mluvíme o tloušťce 5 až 7,7 mm. Běžné svorky je prostě neuchopí správně. Vyrábíme proto specializované panely s užším profilem čelistí, navržené speciálně pro bezpečné držení tenkovrstvých panelů bez poškození hran. To je naše sestava. Pokud potřebujete něco mimo tyto standardní nabídky – nestandardní tloušťku, konkrétní délku, konkrétní povrchovou úpravu – můžeme také provést zakázkové zpracování.

Instalace

Jednoduchá, rychlá, bez nutnosti vrtání Instalace svorek je přímočará – žádné vrtání do samotných panelů. Standardní postup: namontujte lišty (U-kanál, C-kanál nebo hliníkové lišty) na nosnou konstrukci, položte FV panely nahoru, umístěte střední svorky mezi sousední panely a koncové svorky na vnějších okrajích a poté utáhněte šrouby. Každý modul vyžaduje dvě střední svorky a každá řada vyžaduje dvě koncové svorky. Doporučený utahovací moment je 8-15 N·m v závislosti na tloušťce modulu a podmínkách na místě. Příliš volné a panely se ve větru posunou; příliš těsné a riskujete poškození rámu modulu. Podrobná doporučení utahovacího momentu jsou součástí každé zásilky.

Aplikace

Prakticky ve všech typech fotovoltaických instalací se používají od střech po zemní montáže, přístřešky pro auta až po středové svorky BIPV a koncové svorky. Distribuované střešní fotovoltaické panely: Vlnité ocelové střechy, ploché betonové střechy, šikmé střechy s taškovou krytinou – připevňuje panely ke kolejnicím. Pozemní solární farmy: Desítky tisíc panelů spojených panel po panelu se středními a koncovými svorkami. A co přístřešky pro auta? Stejný příběh – panely jdou na konstrukci přístřešku pro auto a svorky dělají přesně to, co vždy: drží vše pevně.

BIPV je trochu jiný, protože panely jsou vlastně součástí samotné budovy. Ale hádejte co? Stále potřebujete svorky. Nejsou volitelné.

A upřímně řečeno, nezáleží na tom, zda používáte moduly s jednoduchým nebo dvojitým sklem, ploché nebo nakloněné – středové a koncové svorky jsou lepidlo, které zabrání rozpadu celého pole. Bez nich nemáte nic než hromadu volných panelů.

Proč si vybrat naše produkty?

Nebudeme to lámat cukrem – Xiamen Honor Energy působí v oblasti montáže fotovoltaických elektráren už léta. Přesně víme, kde se v solární instalaci dělají chyby. Svorky mohou být malé, ale selhávají častěji, než lidé očekávají. Uvolněné šrouby, stará pryž, opotřebovaný eloxovaný povlak – kterýkoli z těchto detailů může ohrozit bezpečnost celého pole. To je důvod, proč neřešíme u materiálů: hliník 6063-T5, nerezová ocel 304 a pryž EPDM – vše osvědčená, průmyslová standardní řešení. Správné eloxování znamená 20 let venkovního provozu bez problémů. Naše specifikace pokrývají velkou většinu panelů na trhu – tloušťky 30 mm až 50 mm, v podstatě všechny pokryté. A pokud potřebujete vlastní velikosti, můžeme to udělat také. Svorky jsou malé. Ale nepodceňujte je. Pokud potřebujete spolehlivé svorky, které vás nezklamou, ozvěte se.
